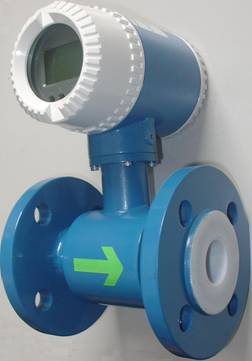

上海洪柯自動化儀表有限公司推出的LD系列電磁流量計是一款經濟實用，性能穩定的智能型電磁流量計，適用于精確和穩定測量封閉管道中導電液體和漿液類液固兩相懸浮液的瞬時流量、累積流量和流速，如潔凈水、污水、生活水、原水，各種酸、堿、鹽等溶液，泥漿、礦漿、紙漿以及食品方面的液體等，廣泛應用于冶金、造紙、水處理、化工、輕工、紡織、食品及飲料、餐飲、農業灌溉、水電站、油田、電力和采礦等行業。
技術資料下載：完整版《電磁流量計故障檢查與分析》，主要內容： 第一節 故障類型；第二節 故障現象和檢查流程；第三節 無流量信號輸出檢查和采取措施；第四節 輸出晃動檢查和采取措施；第五節 零點不穩定檢查和采取措施；第六節 流量測量值與實際值不符的檢查和采取措施；第七節 輸出信號超滿度值檢查和采取措施；第八節 故障分述和案例；第九節 電磁流量計專項檢測
http://bbs.hcbbs.com/thread-755890-1-1.html
□ 電磁流量計工作原理及其特點
電磁流量計測量原理是基于法拉第電磁感應定律。
當導電液體沿測量管在交變磁場中作與磁力線成垂直方向運動時，導電液體切割磁力線 產生感應電勢。在與測量管軸線和磁場磁力線相互垂直的管壁上安裝了一對檢測電極，將這個感應電勢檢出。
工作原理.jpg)
若感應電勢為E，則：
工作原理公式-1.jpg)
式（1）中：B—磁感應強度；D—電極間的距離，與測量管內徑相等；V—測量管內被測流體在橫截面上的平均流速。
其中：磁場B是恒定不變值，D為一常數，則感應電動勢E與被測液體流速V成正比。
通過測量管橫截面上的瞬時體積流量Q與流速V之間的關系為：
工作原理公式-2.jpg)
將式 (1) 代入式(2)得：
工作原理公式-3.jpg)
式（3）中：K—儀表常數。
由式(3)可知，當儀表常數K確定后，感應電動勢E與流量Q成正比。
E通常稱為流量信號，將流量信號輸入轉換器，經處理，輸出與流量成正比的4～20mA DC信號�？膳c單元組合儀表配套，對流量進行顯示、記錄、積算、調節等。
電磁流量計這種測量方式具有以下特點：
1、測量管內無阻流體，因此無壓力損失；
2、由于信號在整個充滿磁場的空間中形成，它是管道截面上的平均值，因此所需直管段相對較短，前端長度為 5倍DN（DN為流量計通徑）；
3、只有管道襯里和電極與被測液體接觸，因此，合理選擇電極和襯里材料，即可達到耐腐蝕、耐磨損的要求；
4、測量所得信號是一個與平均流速成線性關系的電動勢，它與液體的壓力、溫度、密度、粘度、電導率（不小于最低電導率）等物理參數無關，所以測量精度高，工作可靠。
□ 電磁流量計性能指標
公稱通徑：4,6,10,15,20,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600,700,800,
900,1000,1100,1200,1400,1600,1800,2000
公稱壓力：0.6MPa,1.0MPa,1.6MPa,2.5MPa,4.0MPa,6.3MPa,10MPa,16MPa,20MPa,25MPa,32MPa
結構形式：一體型、分體型；高壓型；衛生型；潛水型
精度等級：0.5級（0.3m/s～10m/s范圍內），可選0.2級
可測量流速范圍：0.05m/s～12m/s
有效測量流速范圍：0.3m/s～10m/s （0.5級精度）
流體溫度：≤180℃
最低電導率：≥0.5μs/cm2
襯里材料：聚四氟已烯PTFE、氯丁橡膠，F(xiàn)46，PFA、聚氨酯
電極材料：鉑金、鉭、哈氏合金、鈦、316L、碳化鎢
測量管材料：304不銹鋼
外殼和法蘭材料：碳鋼，可定做不銹鋼材質
工藝連接：
—— 法蘭連接，法蘭標準：GB/T9119-2000
—— 夾持式連接
—— 螺紋連接
—— 衛生級卡箍式連接
—— 高壓由任連接或法蘭連接
—— 潛水型敞口板式連接
防護等級：一體型（IP67）、分體型（IP65和IP68）
防爆標志：ExmdⅡBT4
歐盟CE認證：已通過，EN61000-6-2:2005；EN61000-6-4:2007
供電電源：18～36VDC或者85～265VAC，功率：小于8W
輸出信號：4-20mA，頻率輸出（0～10KHZ），脈沖當量
通訊協議：Hart協議、RS485（MODBUS）
勵磁方式：
—— 三幅值低頻矩形波勵磁
—— 礦漿專用高頻勵磁（用于測量金屬類磁性流體，如熔融態金屬液、液態金屬、含鐵粉礦漿、硼鐵礦漿、磁鐵漿液、水銀、砷等）
勵磁電流：160mA
電氣接口：M20×1.5、1/2NPT
接地方式：接地環（用戶指定）或接地電極、管道接地
顯示方式：液晶顯示屏分辨率FSTN模式128×64
斷電數據保存時間：斷電記憶EEPROM，所設定之參數及流量累積數據在斷電時后永久性不丟失
平均無故障時間：MTBF=45000h
防雷擊功能：采用防雷電保護設計電路，高效抗干擾電路，適用各種惡劣環境
傳感器零點修正以及自動校零：見操作說明
故障自診斷功能并報警提示：能準確檢測出傳感器勵磁回路、電極信號回路、轉換器等的故障并顯示報警
空、滿管檢測功能：采用電容式技術的空滿管檢測技術
瞬時流量和累積流量雙向測量功能：正反向流量均可精確測量
在線調整流向的功能：見操作說明
多種流量單位可供選擇：m3/h,l/h,kg/h,t/h,m3/m,l/m
阻尼時間設置功能：見操作說明
小信號切除功能：見操作說明
在線輸出校準功能：見操作說明
累積量清零功能：見操作說明
累積量預設置功能：見操作說明
□ 電磁流量計流量范圍表
流量范圍表.jpg)
□ 電磁流量計尺寸圖
1、法蘭型電磁流量計尺寸圖（部分）
法蘭型尺寸圖.jpg)
2、卡箍連接衛生級電磁流量計尺寸圖
卡箍連接衛生級尺寸圖.jpg)
□ 電磁流量計接線圖
1、一體型電磁流量計接線圖
一體型接線圖.jpg)
2、分體型電磁流量計接線圖
分體型接線圖.jpg)
□ 電磁流量計安裝
﹡ 液體流動方向應與電磁流量計傳感器上箭頭方向一致，垂直安裝時流體應自下向上；
﹡ 電磁流量計測量管內必須充滿液體；
﹡ 電磁流量計傳感器上游直管段長度應大于5D，下游大于2D；
﹡ 電磁流量計傳感器應接地良好，電阻＜10Ω；
﹡ 避免強交流磁場，振動場合應選擇分體型電磁流量計；
﹡ 分體型電磁流量計信號線標準配置為10m，大于10m時請注明，最長300m。
□ 電磁流量計成套性
﹡ 一體型智能型電磁流量計1套（現已推出微流量小口徑智能型電磁流量計）
﹡ 分體型智能型電磁流量計，由電磁流量傳感器、電磁流量轉換器、信號線構成。
□ 電磁流量計附錄
常用電極材料耐腐蝕性能表
| 材 料 |
耐 腐 性 能 |
| 耐酸鋼
1Cr18Ni9Ti |
耐硝酸、冷磷酸及其它無機酸，多種鹽、堿溶液，有機酸等；
不耐硫酸、鹽酸、氫氟酸，沸騰的蟻酸、草酸、工業鉻酸，碳酸鈉、氯、溴、碘等。 |
| 含鉬不銹鋼
0Cr18Ni12Mo2Ti |
耐50%以下硝酸、室溫50%以下硫酸、沸騰的磷酸、蟻酸，一定壓力下的亞硫酸、醋酸等；
不耐氫氟酸、氯、溴、碘等。 |
| 哈氏B合金
Hb |
耐沸點以下一定濃度的鹽酸，硫酸﹑磷酸﹑氫氟酸﹑有機酸等非氧化性酸﹑堿，非氧化性鹽液。 |
| 哈氏C合金
Hc |
耐氧化性酸，如硝酸、混酸或鉻酸與硫酸的混合液，氧化性的鹽類如Fe＋3﹑、Cu＋2或其它氧化劑，如高于常溫的次氯酸鹽溶液，海水 |
| 鈦
Ti |
耐各種氯化物、氯鹽酸及含氯介質，氧化性介質（如發煙硝酸），有機酸、堿。 |
| 鉭
Ta |
耐腐性類似玻璃，除氫氟酸、發煙硫酸、堿外，幾乎耐一切化學介質（如沸點的鹽酸、硝酸、175℃以下的硫酸）；
不耐堿。 |
| 鉑
Pt |
耐各種酸、堿、鹽；
不耐王水。 |
常用襯里性能表
| 材料 |
性 能 |
溫 度 |
適用范圍 |
| 氯
丁
橡
膠 |
彈性極好，耐磨、耐沖擊性好；
耐一般低濃度酸、堿、鹽腐蝕；
不耐氧化性介質。 |
0～80℃ |
非氧化性溶液，如一般水、污水。 |
| 聚
氨
酯 |
耐磨性極好；
耐酸、堿性能差。 |
0～60℃ |
石油鉆探、礦漿、泥漿、砂漿等磨損嚴重場合。 |
| 聚
四
氟
乙
烯 |
最穩定的塑料。耐沸騰的鹽酸、硫酸、 硝酸和王水，濃堿、各種有機溶液；
不耐熔融堿金屬及其氨溶液；
耐磨性及粘接性差。 |
-40℃～180℃ |
測量酸、堿、鹽強腐蝕及衛生類介質。 |
|
