仿進口塑料齒輪小流量傳感器/PVDF塑料齒輪流量計/注塑機專用流量計/波峰焊設備專用流量計/激光冷卻專用流量計/加藥專用流量計
適合介質:冷水,溫水,純水,熱水,柴油,煤油等油類,涂料,添加劑,化學腐蝕液體如硫酸鹽酸堿液等各類腐蝕性液體(除氫氟酸)
流量計型號：MICRO STREAM OF10ZZT-AO
流量范圍:40-300L/h(0.3～0.8mPa.s時),20-300L/h(0.8～2mPa.s時),10-300L/h(2～5mPa.s時),5-300L/h(5～200mPa.s時)
精度等級:±2%(采用標準安裝方式時)
公稱壓力:0.5MPa(液體溫度20℃時最高壓力)
介質溫度:-30℃- +150℃(推薦用于120℃以下)
環境溫度:-5℃- +40℃
本體、蓋板、齒輪轉子材質:PVDF特氟龍
軸材質:氧化鋯陶瓷
O型密封圈材質:氟橡膠，可選PTFE
連接尺寸:螺紋R1/2(4分管牙外螺紋)
輸出信號:脈沖信號,2.5mL/P
接線方式:三線制(紅色+,黑色—,白色Pulse Out)
供電電源:5-24VDC
|
流量計型號：MICRO STREAM OF05ZZT-AO(研發中，敬請期待)
流量范圍:5-50L/h(0.3～0.8mPa.s時),3-50L/h(0.8～2mPa.s時),1-50L/h(2～5mPa.s時),0.5-50L/h(5～200mPa.s時)
連接尺寸:螺紋R1/4(2分管牙螺紋)
其它技術指標同OF10ZZT-AO
|
 |
 |
超微流量計/超微流量傳感器
適合介質:柴油，機油、潤滑油等油類，測試泄漏量
流量計型號：LFM10P1
流量范圍:1-250mL/min(2～50mPa.s時)
精度等級:±2%
公稱壓力:0.8MPa(液體溫度20℃時最高壓力)
介質溫度:-30℃- +50℃
環境溫度:-30℃- +40℃
本體材質:45#軸承鋼
O型密封圈材質:氟橡膠
連接尺寸:螺紋G1/8或快裝接頭等
輸出信號:脈沖信號,0.0025mL/P
接線方式:三線制(+,—,Pulse Out)
供電電源:12VDC或24VDC(訂貨時注明)
防護等級:IP54
外形尺寸:長95mm×寬75mm×高95mm
|
微流量計/微流量傳感器/微小流量計
適合介質:汽油、煤油、柴油，機油、潤滑油等油類
流量計型號：OFM100P1
流量范圍:10-1000mL/min(2～50mPa.s時)
精度等級:±1.5%
公稱壓力:1.0MPa(液體溫度20℃時最高壓力)
介質溫度:-30℃- +80℃
環境溫度:-30℃- +50℃
本體材質:304不銹鋼
O型密封圈材質:氟橡膠
連接尺寸:螺紋1/8或快裝接頭等
輸出信號:脈沖信號,0.025mL/P
接線方式:三線制(+,—,Pulse Out)
供電電源:12VDC或24VDC(訂貨時注明)
防護等級:IP54
外形尺寸:長50mm×寬50mm×高95mm
|
.jpg) |
.jpg) |
超高壓齒輪流量計/高壓液壓油流量計/高壓容積式流量計/高壓橢圓齒輪流量計/超高壓流量計
適合介質:柴油,液壓油,潤滑油等,添加劑等
流量計型號:LC12-10EG
流量范圍:10-60L/h,20-120L/h,30-180L/h,50-300L/h,100-600L/h,200-1200L/h
精度等級:±1%
公稱壓力:20MPa,25MPa,32MPa,50MPa
介質溫度:-20℃- +80℃
環境溫度:-30℃- +50℃
本體材質:鑄鋼
O型密封圈材質:氟橡膠
連接尺寸:1/2螺紋
輸出信號:脈沖信號
接線方式:三線制(+,—,Pulse Out)
供電電源:12VDC或24VDC(訂貨時注明)
防護等級:IP54
外形尺寸:長120mm×寬120mm×高215mm
|
不銹鋼高壓齒輪小流量計/不銹鋼高壓小流量計/高壓柴油小流量計/高壓液壓油流量計/高壓容積式流量計/高壓橢圓齒輪流量計/高壓流量計
適合介質:柴油,潤滑油等油類,添加劑等
流量計型號:LC12-6BH,LC12-8BH(原LC12-10EH),LC12-10BH(原LC12-10EH)
流量范圍:3-18L/h,5-30L/h,10-60L/h,20-120L/h,30-180L/h,50-300L/h,100-600L/h,200-1200L/h
公稱壓力:10MPa,16MPa
介質溫度:-20℃- +80℃
環境溫度:-30℃- +50℃
本體材質:304不銹鋼
O型密封圈材質:氟橡膠
連接尺寸:螺紋1/8"、1/4"、1/2"等
輸出信號:脈沖信號
接線方式:三線制(+,—,Pulse Out)
供電電源:12VDC或24VDC(訂貨時注明)
防護等級:IP54
外形尺寸:長50mm×寬50mm×高70mm;長64mm×寬64mm×高80mm
|
流量傳感器（不銹鋼或銅）.jpg) |
（不銹鋼）.jpg) |
| 超微流量齒輪流量計流量傳感器（不銹鋼或銅，最小測量流量0.5mL/min） |
高壓齒輪流量傳感器流量計（不銹鋼，10、16MPa） |
|
（鑄鋼）.jpg) |
| 高壓齒輪流量傳感器流量計（不銹鋼，10、16MPa） |
鑄鋼材質50MPa超高壓齒輪流量傳感器流量計 |
對于高壓液壓油流量計，50MPa可以選擇超高壓齒輪流量計，32MPa以下建議選用高壓液壓油渦輪流量計
http://www.93jq.cn/cp/wolunllj.htm
對于小流量的干凈的不導電液體，可以選用切向渦輪流量計，專門用于測量微小流量，最小口徑為0.5mm，最小流量范圍是4-20L/h。
http://www.93jq.cn/cp/wolunllj.htm
對于小流量的導電液體，可以選用微流量電磁流量計，聚四氟乙烯襯里，316L電極或鉭電極，最小口徑為3mm或4mm，最小起測流量為14L/h。
http://www.93jq.cn/cp/jianci.HTM
對于小流量的較純凈的液體或氣體，如果精度要求不高，也可以選用金屬轉子流量計，最小流量范圍是2.5-25L/h，可以現場指針指示瞬時流量，也可以輸出4-20mA，或帶現場液晶顯示器，顯示瞬時流量和累積流量。
http://www.93jq.cn/cp/product10.htm
對于微小流量的干凈氣體，可以選用普通型微流量氣體質量流量傳感器/氣體質量流量計，或數字式一體化顯示微流量氣體質量流量計/微流量氣體質量流量控制器，基于熱式原理，最小量程為0-1SCCM（標準毫升每分鐘）
http://www.93jq.cn/cp/qitizhiliang.htm
□微流量微齒輪流量計流量傳感器
安裝須知：
——請保證測量介質與齒輪流量計的材料兼容。測量介質不允許含有任何磨損顆粒。測量范圍不應超過最大值的20%。
——安裝前應徹底清潔管路，流量計前面必須加裝150-200目過濾器。顆粒和雜質一定不能進入流量計，因?yàn)榭赡茉斐啥氯�，造成齒輪卡死，帶來不必要的麻煩。
——介質流向應該與流量計殼體箭頭方向一致，可以水平安裝（臥式安裝，即流量計本體的底部平面與地面垂直）或垂直安裝（自下而上）。
——流量計使用時應使表內充滿液體，不應混有氣體，液體中的氣泡會產生虛假測量信號。
——流量計附近的磁場和類似的干擾源可能會影響傳感器，信號電纜應當帶有金屬編織屏蔽層。
——如果沒有持久的流量或者流量計需要長時間停用，必須用合適的清潔劑或酒精進行清洗。特別是測量介質容易固化的情況下清洗更加重要。
□小流量小齒輪流量計流量傳感器流量計
適合介質：液壓油、灌注液、樹脂、礦物油、增塑劑、油漆、超高壓液體等
流量范圍：3-30L/h、6-60L/h、10-100L/h、20-200L/h、30-300L/h、40-400L/h、50-500L/h、60-600L/h、70-700L/h、80-800L/h、90-900L/h、100-1000L/h、120-1200L/h
精度等級：±1%，可選±0.5%
公稱壓力：1.6MPa、10MPa、16MPa、50MPa
介質溫度：-20℃- +80℃，可選-20℃- +120℃
環境溫度：-30℃- +50℃
本體材質：不銹鋼、鑄鋼、銅
齒輪材質：不銹鋼、銅
O型密封圈材質：丁晴橡膠、氟橡膠或聚四氟乙烯
連接尺寸：螺紋R1/2
安裝方向：水平或垂直
輸出信號：脈沖信號
供電電源：24VDC
安裝須知：
□仿日本塑料齒輪小流量傳感器/PVDF塑料齒輪流量計/注塑技術塑料齒輪流量計
安裝須知：

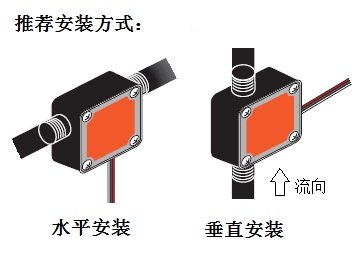

1、安裝方向。與流量計本體流向標志一致。標準安裝方式：水平安裝時，本體在下面保持垂直；垂直安裝時流向自下而上。
2、避免雜質進入流量計。安裝前前先沖洗管內的油污，除去銹及密封膠帶的殘留物等；避免泥漿，固體物等浸入；必要時在輸入端安裝40目以上的過濾器，對過濾器要定期清洗。
3、防止漏水。使用密封膠帶；不要受到水錘的影響；注意不要凍結；避免超出產品范圍、壓力過大（由于變形導致漏水，破損等）；正確連接螺絲的尺寸和規格。
|
