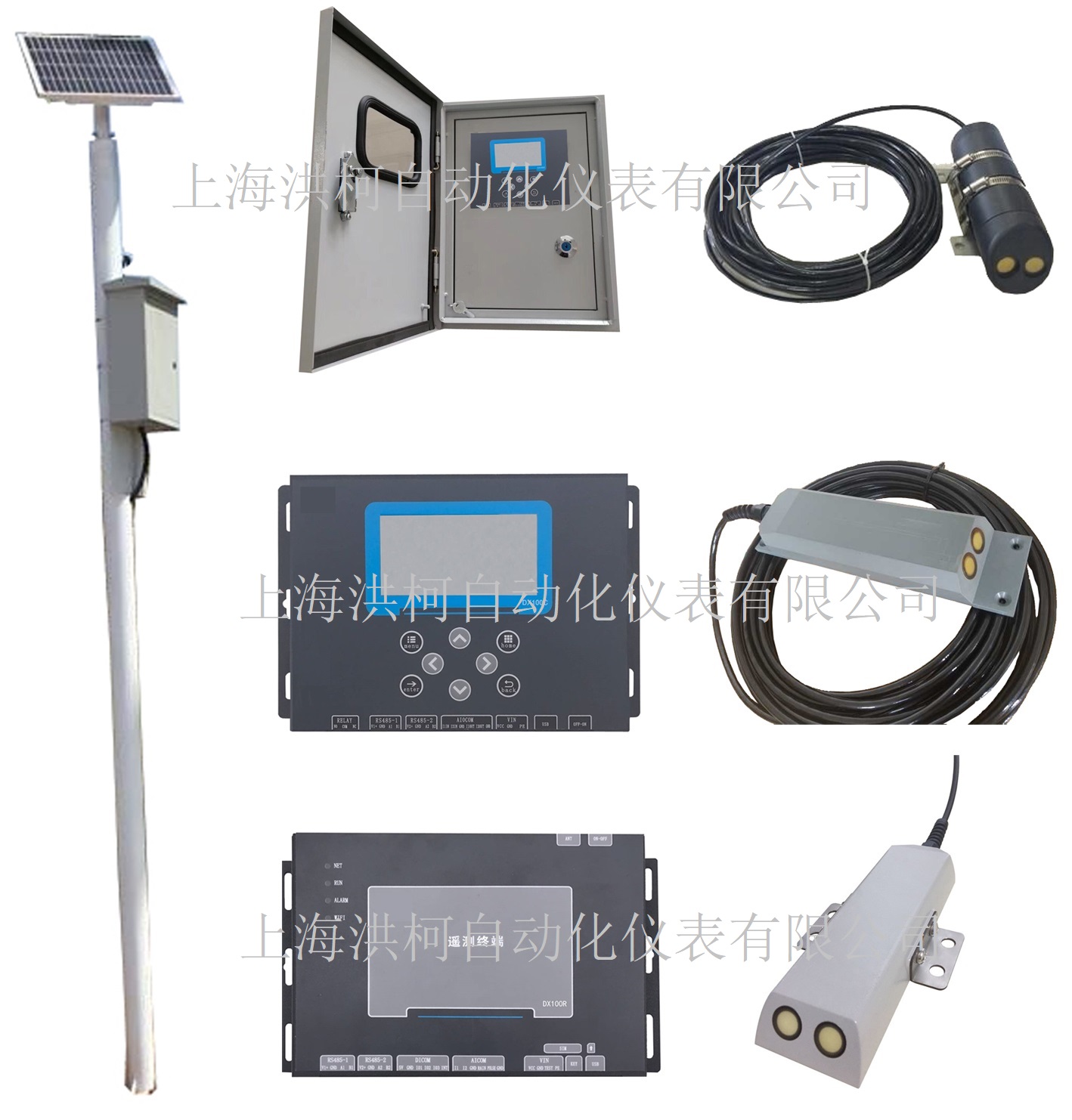

100系列固定型沉浸式多普勒超聲波流速儀/流量計，可選100R GPRS終端模塊、100C本地顯示模塊，B防水儀表箱，S太陽能供電單元	200系列手持型（便攜型）沉浸式多普勒超聲波流速儀/流量計，測量多點水位、流速、溫度，擬合計算出瞬時流量、累積流量	1000系列錨型沉浸式多普勒超聲波流速儀/流量計，適合海洋、江河、明渠，測量流量、流速、流向、水深、水溫

沉浸式多普勒超聲波流速儀/多普勒超聲波流量計/多普勒流量計/超聲波明渠流量計/非滿管流量計/渠道流量計/河流流量計/河道流量計/河水流速計/涵洞流量計/排污井流量計/水泥管流量計/內置式流量計/便攜式污水流量計/排水監測、廢水處理、工業流量測算、灌溉渠、河流/溪水流量測算和配水。
服務熱線:021-54485672；18930965672；18916185672；13916101910
QQ:2478182092；QQ:1240199379；QQ:845880592；QQ:1650857523；QQ：978008394
阿里旺旺：shakic
Skype：shakic2008
電子郵箱Email：[email protected]；[email protected]




親，這里是流量?jī)x表第一微信平臺，介紹各類流量計儀表知識，回答各類流量計儀表選型、使用問題，歡迎關注。

□ 沉浸式多普勒超聲波流速儀/多普勒超聲波流量計工作原理

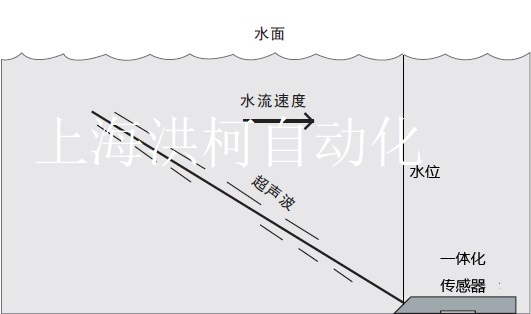

沉浸式多普勒超聲波流量計基于聲學多普勒效應來測量流量。一體化多功能探頭安裝在流體底部，其中多普勒傳感器向斜上方發出一束超聲波，水中存在的不均體（如氣泡、懸浮物、泥沙顆粒等）將對超聲波產生不規則散射，散射聲波的一部分被接收換能器接收，由于水流存在，散射體與發射器、接收器之間有相對運動，據多普勒效應原理，接收到的反射信號頻率有一定偏高，即多普勒頻移。
根據多普勒頻移方程，頻移的大�。�

上式中：
△F —多普勒頻移
F0 —發射超聲波頻率
C —水聲速
V —流速
θ —發射波束和接收波束相對于水流方向的夾角
C ≥ V·cosθ
上式可簡化為:

進一步簡化為：

超聲波發射頻率為常數，多普勒傳感器夾角安裝后固定不變，所以K為常數。
由此可見，流速V和多普勒頻移△F、水聲速C成正比，只要檢測出多普勒頻移△F和水聲速C，即可計算出流速。
內置的溫度傳感器測量出水體溫度，同時計算補償?shù)贸鏊�聲速�?br> 內置的壓力式液位傳感器測量出水位，輔以現場測繪的矩形、梯形、三角形、圓形等規則或非規則的斷面參數，得到準確的過流面積。
根據流量公式Q=V*S得出瞬時流量，以及累積流量。
其中：
Q—瞬時流量。
V—水流速。
S—過流面積。
由于采用了速度面積法測量流量，可適用于任何形態的斷面，包括規則或不規則的渠道、河道、小溪、非滿管管道。

□沉浸式多普勒超聲波流速儀/多普勒超聲波流量計主要特點
﹡ 速度面積法測量流量，可自由設定斷面水位關系，適合各類人工明渠，天然河道，市政污水管、污水井、排污口，城市地下管網，規則或不規則渠道、圓管、方管、涵洞，滿管或不滿管的流量測量。
﹡ 流速范圍高達0.02 -6m/s，分辨率可達 1mm/s，流量精度高達2-3%。
﹡ 一體化多功能傳感器，內含測量流速的多普勒流速傳感器，測量水位的壓力式液位傳感器，測量水溫并用于聲速補償?shù)臏囟葌鞲衅鳌?br> ﹡ 全數字式傳感器，相應速度塊，RS485輸出，Modbus協議。
﹡ Immersion sensor沉浸式傳感器，防護等級IP68，防腐蝕殼體，可在惡劣環境下長時間潛水工作。
﹡ 傳感器無機械可動部件，不會產生堵塞、纏繞等問題，適用于懸浮物含量高的市政污水，各類水渠，天然河流的測量。
﹡ 傳感器安裝簡單，僅需固定在底部或合適水深處即可測量；傳感器體積小，無需大量土建工程，適合狹小、隱蔽空間進行測量。
﹡ 專用不規則斷面的水位過流面積轉換軟件，適用于任何形態的不規則河流、渠道，并可導入到流量顯示器中。

□ 沉浸式多普勒超聲波流速儀/多普勒超聲波流量計主要技術指標

項目	主要技術指標
流速范圍	0.02-5m/s，0.02-7m/s，0.02-10m/s
流速誤差	±1.0%±1cm/s
流速分辨率	1mm/s
流量范圍	0.001-999999999m3/h
流量誤差	±2.0-3.0%
流量分辨率	0.001m3/h
水位范圍	0-5m，0-10m，0-50m，0-100m
水位誤差	±0.2%，±0.3%，±0.5%，±0.6%
水位分辨率	1mm/s，2mm/s，5mm/s，10mm/s
水溫范圍	-10-+60℃
水溫誤差	±1.0℃
水溫分辨率	±0.1℃
工作溫度	-10-+60℃
傳感器材質	PVC，POM，不銹鋼
傳感器防護等級	IP68
傳感器工作電源	12-24VDC，電池（手持型）
信號線長度	10m、20m
控制顯示單元	遙測終端，就地顯示終端，手持式終端，臺式終端，可選防水儀表箱，太陽能供電單元等
顯示參數	流速，水位、溫度，瞬時流量，累積流量，時間等（流向）
輸出信號	RS485 Modbus RTU標準協議，GPRS無線傳輸
工作電源	12-24VDC，可選太陽能板供電，220VAC供電
備注：因技術改進，規格如有更改，恕不另外通知。

□ 100系列固定型多普勒超聲波流量計外形尺寸及其安裝

1、傳感器應安裝于具有固定斷面的渠道順直段下游，順直段長度最好是渠道水力半徑的15-20倍（順直段越長測量精度越高），且這一距離范圍內不得有過流阻擋物（如水閘、堰等），以保證探頭前端水流流態的均勻穩定。
2、傳感器應平行于水流方向，安裝在渠底，且抬高一定距離，防止淤泥、沉積物堵塞傳感器。

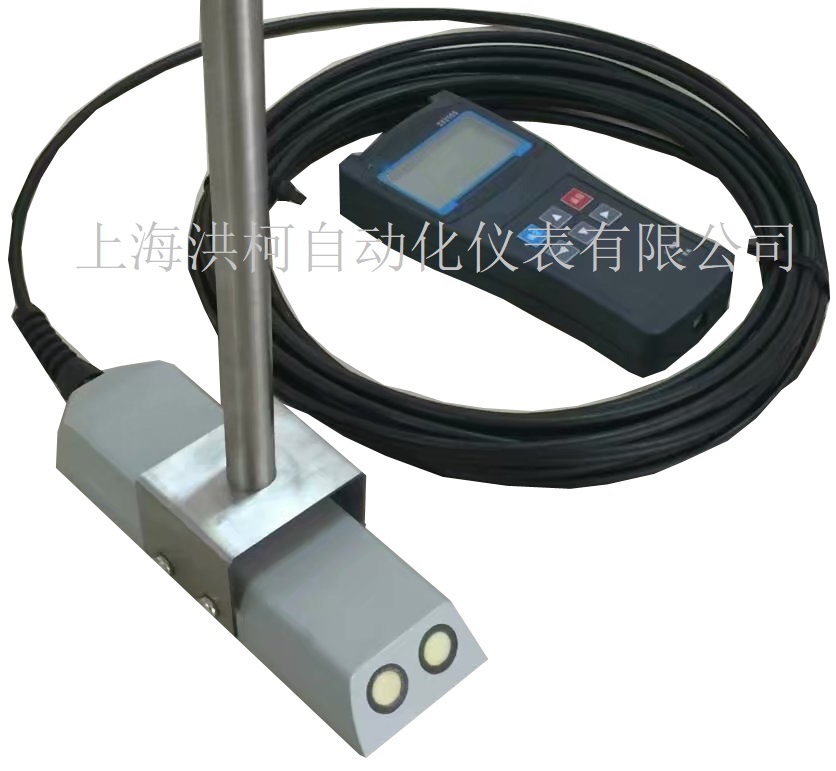

□ 200系列手持型多普勒超聲波流量計尺寸及其安裝

1、手持測桿未端為M18*1.5螺紋，連接時用螺母緊固防止設備被水流沖走，設備使用過程中需抓緊測桿。。
2、也可以固定在排污口排水口。
