□ 日本奧巴爾OVAL FLOWPET-5G LS系列橢圓齒輪流量計主要指標:(如需選型資料或說明書請與OVAL總代理上海洪柯自動化儀表有限公司聯系)
測量精度：油用型±0.5%RD（±0.2%RD需特殊訂貨）；水用型±1.0%RD。
適用介質：油用型：煤油、輕油、柴油、汽油、燈油、輕質柴油、重油、燃油、棕櫚油、變壓器油等；水用型：一般水，無雜質。
流體溫度：油用標準型：-20 - +120℃；油用高溫型：-20 - +150℃；水用型：0 - +120℃。
最高壓力：油用標準型、水用型：1.18MPa；油用高溫型：0.98MPa。
介質粘度：≤200mPa.s（cp），實際粘度可以高達1000mPa.s（cp），可用于高粘度油品
連接方式：法蘭連接，油用標準型規格JIS10K RF、ANSI150 RF；水用型規格JIS10K RF。
接液材料：油用型本體材料FC250鑄鐵，回轉子材料特殊樹脂；水用型本體材料不銹鋼，回轉子材料特殊樹脂。

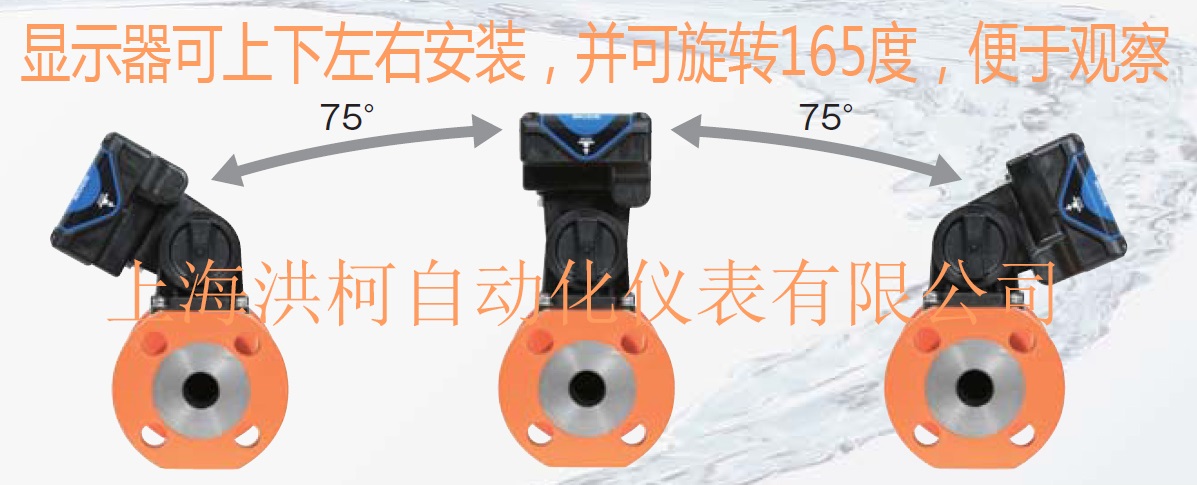

電子顯示器：殼體材質聚碳酸樹脂；可上下左右（四個方向）改變顯示器方向，且每個方向可垂直轉動顯示屏方向，轉動幅度165度，每次最小15度

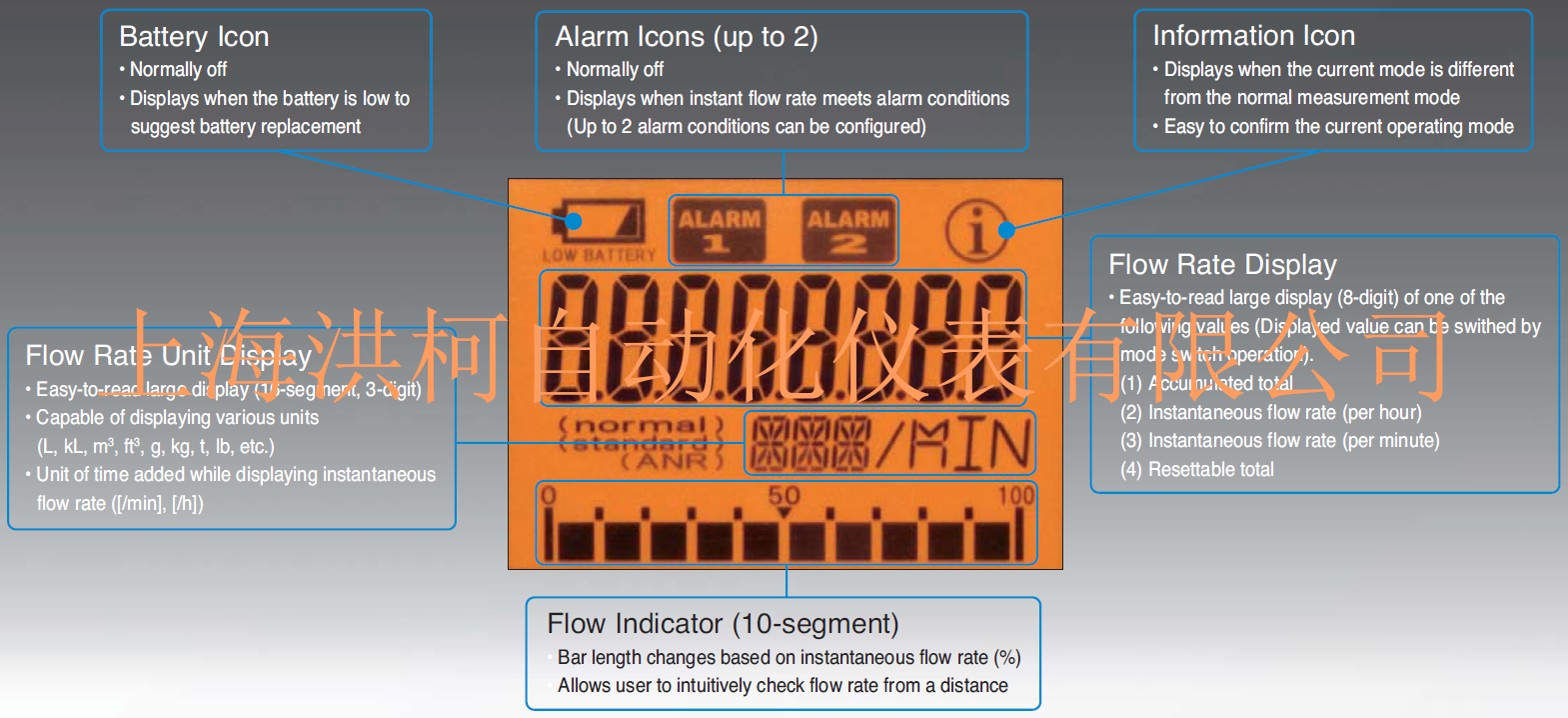

顯示功能：液晶顯示瞬時流量b1（單位L/h）；瞬時流量b2（單位L/min），可清零累積總量c（7位，單位L），累積總量（8位，單位L）（以上四個參數可循環顯示）；百分比光標顯示（10段），電池低電壓報警顯示等。
輸出信號：就地現場顯示無信號輸出；就地現場顯示+頻率脈沖信號；就地現場顯示+二線制4-20mA電流信號。
供電電源：內置3.6V 5400mA鋰電池（最長可使用8年），或外接電源12-50VDC。
環境溫度：-10- +60℃
防護等級：IP65

□日本奧巴爾OVAL FLOWPET-5G LS系列橢圓齒輪流量計流量范圍表

尺寸型號		口徑		Water Service 水用 （L/h）	Oil Service 油用（L/h）
		Water Service 水用	Oil Service 油用		Kerosene 煤油 （0.8 to 2 mPa.s）	Light Oil(A Heavy Oil) 輕油(柴油) （2 to 5 mPa.s）	Heavy Oil 重油 （5 to 200 mPa.s）
LS49	溫度范圍 -20 to 120℃	——	20	——	10 to 800	7 to 800	5 to 800
LS50		——	20	——	150 to 1600	80 to 2000	50 to 2000
LS52		20	25	200 to 1200	300 to 3000	150 to 3800	80 to 3800
LS53		25	40	600 to 3600	600 to 5000	300 to 6400	150 to 6400
LS55		40	40	1200 to 7200	1200 to 11000	600 to 14000	400 to 14000
LS56		50	50	2000 to 12000	2000 to 20000	1400 to 24000	900 to 24000
LS49	溫度范圍 -20 to 150℃	——	20	——	20 to 800	14 to 800	10 to 800
LS50		——	20	——	300 to 1600	160 to 2000	100 to 2000
LS52		——	25	——	600 to 3000	300 to 3800	160 to 3800
LS53		——	40	——	1200 to 5000	600 to 6400	300 to 6400
LS55		——	40	——	1600 to 11000	1000 to 14000	600 to 14000
LS56		——	50	——	3000 to 20000	1500 to 24000	1000 to 24000

□日本奧巴爾OVAL FLOWPET-5G LS系列橢圓齒輪流量計傳感器技術規格書

項目		說明
測量對象性質		液體
適用介質		水用	油用
精度等級		±1.0%RD	±0.5%,±0.2%RD
適用介質溫度		-20 to 120℃	-20 to 120℃（-20 to 150℃）
最大壓力		1.18MPa	1.18MPa
法蘭型號		JIS 10K RF	JIS 10K RF,ASME 150 RF(ANSI 150lb RF)
材質	本體部分	不銹鋼	鑄鐵
	轉子	特殊樹脂	特殊樹脂
	計數部外殼	聚碳酸樹脂	聚碳酸樹脂
表面顏色	本體部分	本色	橘黃色噴漆
	計數部外殼	黑色	黑色

□日本奧巴爾OVAL FLOWPET-5G LS系列橢圓齒輪流量計5G電子計數器技術規格書

項目	概述
顯示	①累積流量（8位） ②瞬時流量,L/h（模式:b1） ③瞬時流量,L/min（模式:b1） ④可清零累積量 （模式:C,7位）
功能	①電池組低電量報警,電池電壓低于3V時,電池符號開始閃爍 ②7段14mm高大字體顯示（橘黃色背景）。 ③流量百分比指示（10段） ④4-20mA電流模擬量輸出 ⑤線路錯接自我保護
計數部精度	累積流量：±1脈沖。瞬時流量：±1（滿量程）
顯示方向	165度（每次可轉動15角度）視角可調，向上90度，向下75度
流量監測	通過變換磁場，最大頻率200Hz
脈沖輸出	輸出類型	開集電路
	承載能力	允許在最大電流20mA，最大電壓30V.
	脈沖類型	整量化	非整量化
	脈寬	1ms,50ms,100ms，250ms(*1)	2ms(fixed)
報警輸出（選配）	輸出類型	開集電路
	承載能力	允許在最大電流20mA，最大電壓30V.
	報警輸出點	2個輸出點
模擬量輸出	二線制4-20mA電流輸出
輸出導線	配備1m長4芯0.25mm²屏蔽線（帶輸出功能配備）
信號傳輸距離	最遠1Km（輸出導線1.25-2mm²） 4-20mA模擬量輸出時最遠100mm。
供電方式（*2）	電池組或外部電源
	電池組	3.6V直流鋰電池，最長可以使用8年。
	外部電源	12 to 50VDC±10%	脈沖輸出：電源輸出能力大于10mA 4-20mA模擬量輸出：電源輸出能力大于30mA
計數部環境溫度范圍	-10 to +60℃
材料	聚碳酸樹脂
防護等級	IP65

*1 必須設定在給定的脈沖寬度。
*2 顯示和脈沖輸出功能可以不使用外部電源供電。如果使用外部電源供電，內置電池組會自動被切斷。

□日本奧巴爾OVAL FLOWPET-5G LS系列橢圓齒輪流量計選型表

項目

項目

說明

①

②

③④

⑤

⑥

—

⑦

⑧

⑨

⑩

型號

L

S

流量計

尺寸 （口徑）

水用

油用

4  9

—

20mm（3/4”）

5  0

—

20mm（3/4”）

5  2

20mm（3/4”）

25mm(1”)

5  3

25mm(1”）

40mm（1*1/2”）

5  5

40mm（1*1/2”）

40mm（1*1/2”）標準型

5  6

50mm(2”）

50mm(2”）標準型

品名

7

流量計

說明

6

—

油用

7

—

水用

電子計數器

4

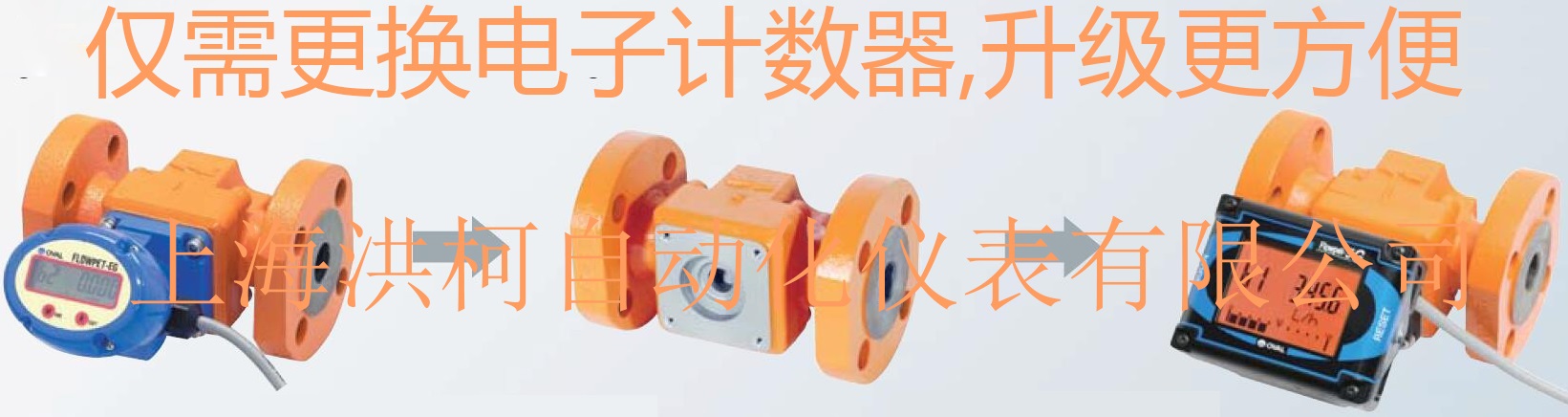

EG電子計數器（已停產，升級為5G）

5

5G電子計數器

信號輸出(上海洪柯自動化儀表有限公司翻譯，嚴禁盜圖)（*2）

0

0

無信號輸出功能（僅就地現場顯示）

3

0

整量化脈沖（脈寬 1ms）+非整量化脈沖（脈寬 2ms）

5

0

整量化脈沖（脈寬 50ms）+非整量化脈沖（脈寬 2ms）

6

0

整量化脈沖（脈寬 100ms）+非整量化脈沖（脈寬 2ms）

7

0

整量化脈沖（脈寬 250ms）+非整量化脈沖（脈寬 2ms）

3

1

整量化脈沖（脈寬 1ms）+非整量化脈沖（脈寬 2ms）+4-20mA模擬信號輸出或僅有4-20mA模擬信號輸出（*1）

5

1

整量化脈沖（脈寬 100ms）+非整量化脈沖（脈寬 2ms）+4-20mA模擬信號輸出

6

1

整量化脈沖（脈寬 100ms）+非整量化脈沖（脈寬 2ms）+4-20mA模擬信號輸出

7

1

整量化脈沖（脈寬 250ms）+非整量化脈沖（脈寬 2ms）+4-20mA模擬信號輸出

溫度范圍

A

油用：標準（0~120℃），JIS 10K RF

B

油用：標準（0~120℃），ASME 150 RF(ANSI 150lb RF)

B

水用：標準（0~120℃），JIS 10K RF

C

油用：標準（0~150℃），JIS 10K RF

D

油用：標準（0~150℃），ASME 150 RF(ANSI 150lb RF)

提示：
*1 如果使用整量化脈沖（1ms）+非整量化（2ms）+4-20mA模擬信號輸出規格。在僅用4-20mA模擬量輸出時連接模擬信號輸出線（2號電源線），斷開SIG1和SIG2。
*2 報警輸出選用。

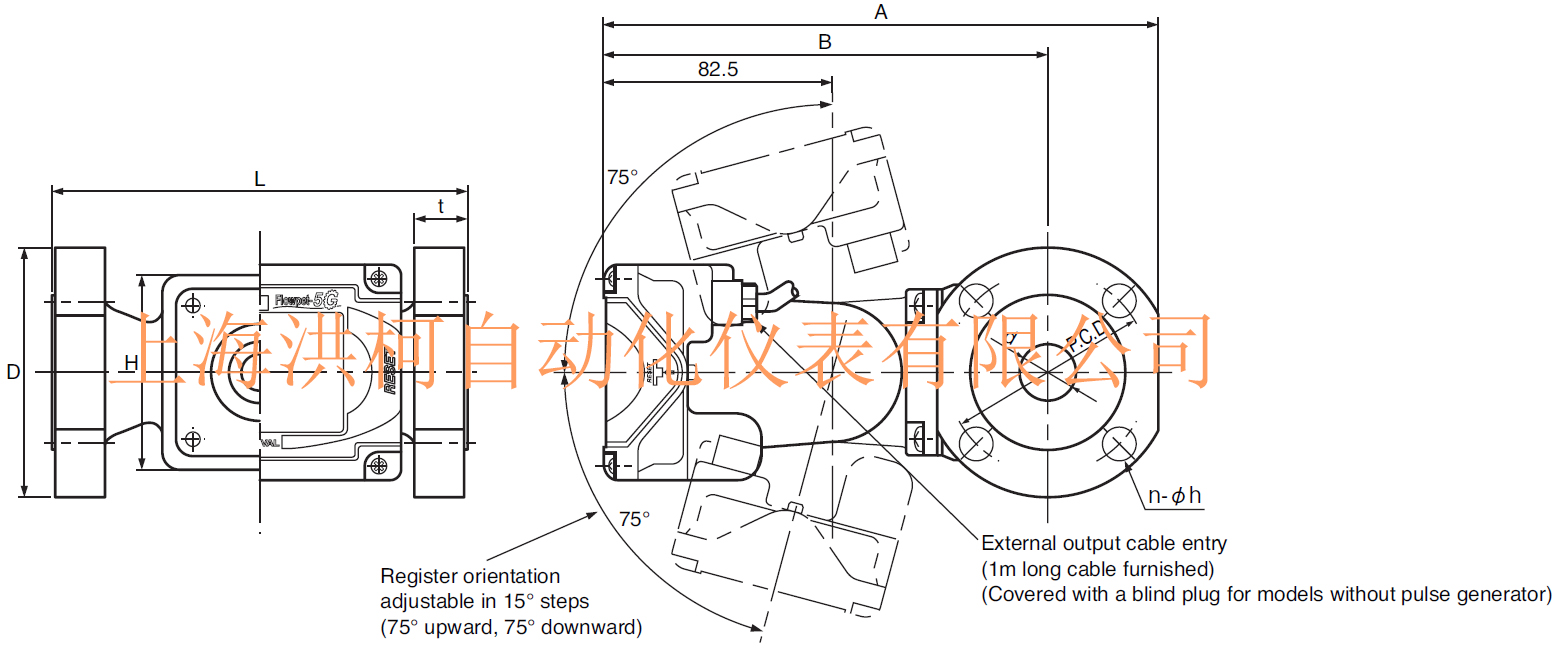

□日本奧巴爾OVAL FLOWPET-5G LS系列橢圓齒輪流量計外形尺寸圖

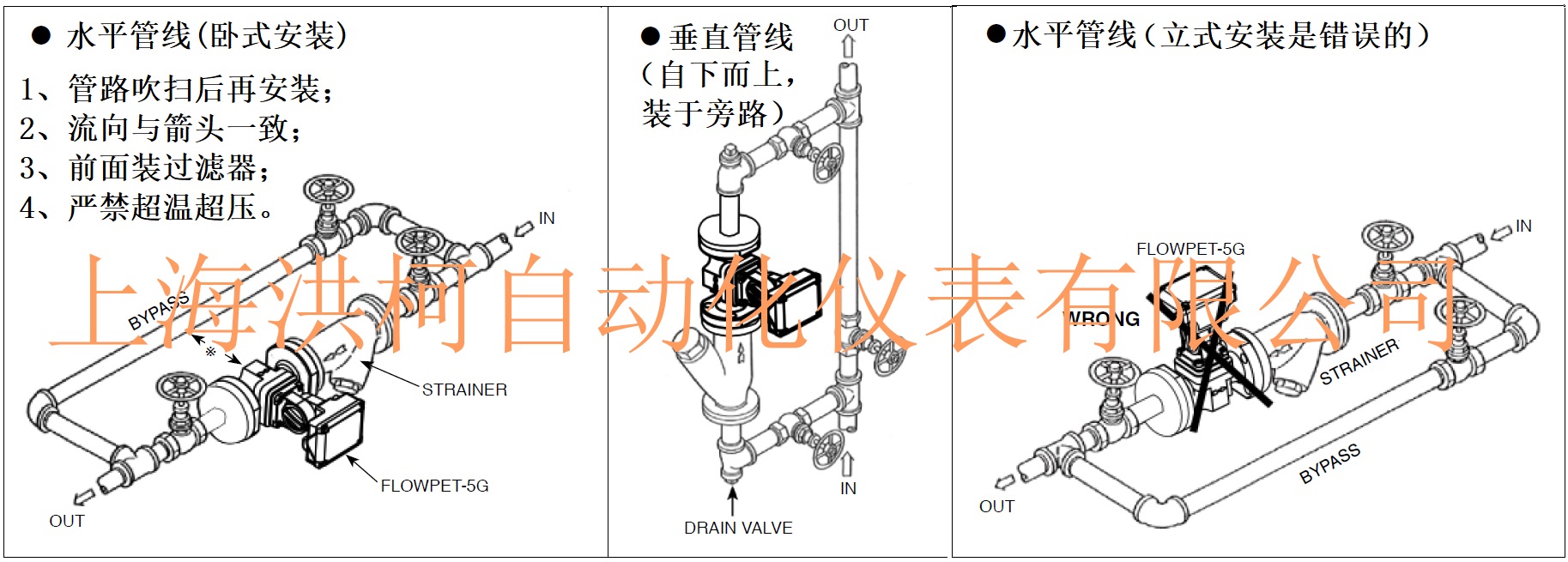

□日本奧巴爾OVAL FLOWPET-5G LS系列橢圓齒輪流量計安裝使用
OVAL FLOWPET-5G LS系列橢圓齒輪流量計操作說明書下載(請點擊打開閱讀電子版說明書)
OVAL FLOWPET-5G LS系列橢圓齒輪流量計電子計數器操作講解視頻(請點擊打開觀看視頻)

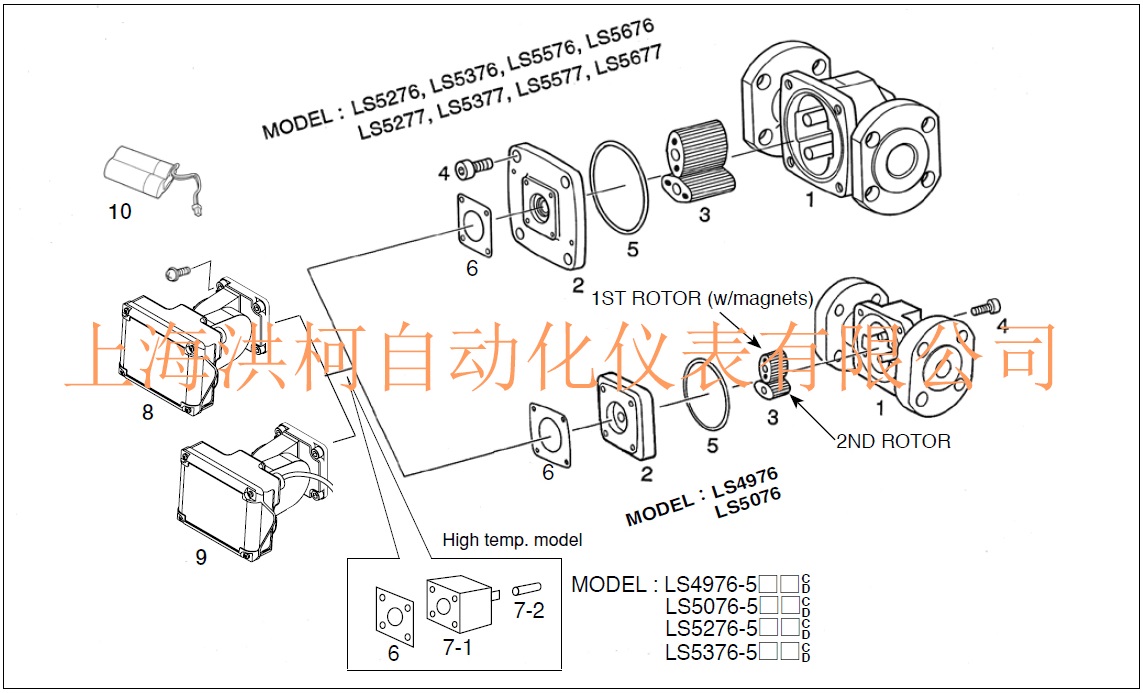

□日本奧巴爾OVAL FLOWPET-5G LS系列橢圓齒輪流量計分解圖

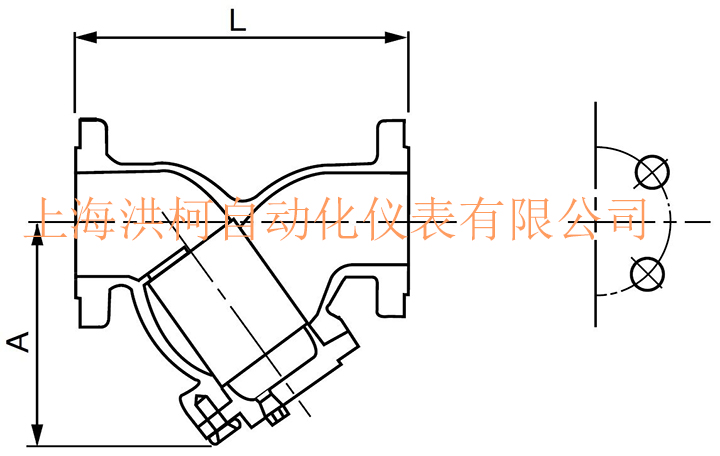

□日本奧巴爾OVAL FLOWPET-5G LS系列橢圓齒輪流量計配套過濾器尺寸圖

□ 日本奧巴爾OVAL FLOWPET-5G LS系列橢圓齒輪流量計主要型號：（如需選型規格書或操作說明書，請與OVAL總代理上海洪柯自動化儀表有限公司聯系）
1、OVAL FLOWPET-5G LS系列橢圓齒輪流量計油用標準型（0- +120℃，DN20-DN50）舉例：
LS4976-5 0A、LS4976-500A、LS4976-530A、LS4976-550A、LS4976-560A、LS4976-570A、LS4976-531A、LS4976-551A、LS4976-561A、LS4976-571A
LS5076-5 0A、LS5076-500A、LS5076-530A、LS5076-550A、LS5076-560A、LS5076-570A、LS5076-531A、LS5076-551A、LS5076-561A、LS4976-571A
LS5276-5 0A、LS5276-500A、LS5276-530A、LS5276-550A、LS5276-560A、LS5276-570A、LS5276-531A、LS5276-551A、LS5276-561A、LS5076-571A
LS5376-5 0A、LS5376-500A、LS5376-530A、LS5376-550A、LS5376-560A、LS5376-570A、LS5376-531A、LS5376-551A、LS5376-561A、LS5376-571A
LS5576-5 0A、LS5576-500A、LS5576-530A、LS5576-550A、LS5576-560A、LS5576-570A、LS5576-531A、LS5576-551A、LS5576-561A、LS5576-571A
LS5676-5 0A、LS5676-500A、LS5676-530A、LS5676-550A、LS5676-560A、LS5676-570A、LS5676-531A、LS5676-551A、LS5676-561A、LS5676-571A
LS4976-5 0B、LS4976-500B、LS4976-530B、LS4976-550B、LS4976-560B、LS4976-570B、LS4976-531B、LS4976-551B、LS4976-561B、LS4976-571B
LS5076-5 0B、LS5076-500B、LS5076-530B、LS5076-550B、LS5076-560B、LS5076-570B、LS5076-531B、LS5076-551B、LS5076-561B、LS5076-571B
LS5276-5 0B、LS5276-500B、LS5276-530B、LS5276-550B、LS5276-560B、LS5276-570B、LS5276-531B、LS5276-551B、LS5276-561B、LS5276-571B
LS5376-5 0B、LS5376-500B、LS5376-530B、LS5376-550B、LS5376-560B、LS5376-570B、LS5376-531B、LS5376-551B、LS5376-561B、LS5376-571B
LS5576-5 0B、LS5576-500B、LS5576-530B、LS5576-550B、LS5576-560B、LS5576-570B、LS5576-531B、LS5576-551B、LS5576-561B、LS5576-571B
LS5676-5 0B、LS5676-500B、LS5676-530B、LS5676-450B、LS5676-560B、LS5676-570B、LS5676-531B、LS5676-551B、LS5676-561B、LS5676-571B
2、OVAL FLOWPET-5G LS系列橢圓齒輪流量計（油用高溫型）（0- +150℃，DN20-DN40）舉例：
LS4976-4 0C、LS4976-400C、LS4976-430C、LS4976-450C、LS4976-460C、LS4976-470C、LS4976-531C、LS4976-551C、LS4976-561C、LS4976-571C
LS5076-4 0C、LS5076-500C、LS5076-530C、LS5076-550C、LS5076-560C、LS5076-570C、LS5076-531C、LS5076-551C、LS5076-561C、LS4976-571C
LS5276-4 0C、LS5276-500C、LS5276-530C、LS5276-550C、LS5276-560C、LS5276-570C、LS5276-531C、LS5276-551C、LS5276-561C、LS5076-571C
LS5376-4 0C、LS5376-500C、LS5376-530C、LS5376-550C、LS5376-560C、LS5376-570C、LS5376-531C、LS5376-551C、LS5376-561C、LS5376-571C
LS4976-4 0D、LS4976-500D、LS4976-530D、LS4976-550D、LS4976-560D、LS4976-570D、LS4976-531D、LS4976-551D、LS4976-561D、LS4976-571D
LS5076-4 0D、LS5076-500D、LS5076-530D、LS5076-550D、LS5076-560D、LS5076-570D、LS5076-531D、LS5076-551D、LS5076-561D、LS5076-571D
LS5276-4 0D、LS5276-500D、LS5276-530D、LS5276-550D、LS5276-560D、LS5276-570D、LS5276-531D、LS5276-551D、LS5276-561D、LS5276-571D
LS5376-4 0D、LS5376-500D、LS5376-530D、LS5376-550D、LS5376-560D、LS5376-570D、LS5376-531D、LS5376-551D、LS5376-561D、LS5376-571D
3、OVAL FLOWPET-5G LS系列橢圓齒輪流量計（水用標準型）（0- +120℃，DN20-DN50）舉例：
LS5277-5 0B、LS5277-500B、LS5277-530B、LS5277-550B、LS5277-560B、LS5277-570B、LS5277-531B、LS5277-551B、LS5277-561B、LS5277-571B
LS5377-5 0B、LS5377-500B、LS5377-530B、LS5377-550B、LS5377-560B、LS5377-570B、LS5377-531B、LS5377-551B、LS5377-561B、LS5377-571B
LS5577-5 0B、LS5577-500B、LS5577-530B、LS5577-550B、LS5577-560B、LS5577-570B、LS5577-531B、LS5577-551B、LS5577-561B、LS5577-571B
LS5677-5 0B、LS5677-500B、LS5677-530B、LS5677-550B、LS5677-560B、LS5677-570B、LS5677-531B、LS5677-551B、LS5677-561B、LS5677-571B

□ 日本奧巴爾OVAL FLOWPET-EG系列橢圓齒輪流量計主要型號：（EG系列已停產，請選擇升級后的5G系列）
1、OVAL FLOWPET-EG系列橢圓齒輪流量計油用標準型（0- +120℃，DN20-DN50）舉例：（EG系列已停產，請選擇升級后的5G系列）
LS4976-4 0A、LS4976-400A、LS4976-430A、LS4976-450A、LS4976-460A、LS4976-470A
LS5076-4 0A、LS5076-400A、LS5076-430A、LS5076-450A、LS5076-460A、LS5076-470A
LS5276-4 0A、LS5276-400A、LS5276-430A、LS5276-450A、LS5276-460A、LS5276-470A
LS5376-4 0A、LS5376-400A、LS5376-430A、LS5376-450A、LS5376-460A、LS5376-470A
LS5576-4 0A、LS5576-400A、LS5576-430A、LS5576-450A、LS5576-460A、LS5576-470A
LS5676-4 0A、LS5676-400A、LS5676-430A、LS5676-450A、LS5676-460A、LS5676-470A
LS4976-4 0B、LS4976-400B、LS4976-430B、LS4976-450B、LS4976-460B、LS4976-470B
LS5076-4 0B、LS5076-400B、LS5076-430B、LS5076-450B、LS5076-460B、LS5076-470B
LS5276-4 0B、LS5276-400B、LS5276-430B、LS5276-450B、LS5276-460B、LS5276-470B
LS5376-4 0B、LS5376-400B、LS5376-430B、LS5376-450B、LS5376-460B、LS5376-470B
LS5576-4 0B、LS5576-400B、LS5576-430B、LS5576-450B、LS5576-460B、LS5576-470B
LS5676-5 0B、LS5676-400B、LS5676-430B、LS5676-450B、LS5676-460B、LS5676-470B
2、OVAL FLOWPET-EG系列橢圓齒輪流量計（油用高溫型）（0- +150℃，DN20-DN40）舉例： （EG系列已停產，請選擇升級后的5G系列）
LS4976-4 0C、LS4976-400C、LS4976-430C、LS4976-450C、LS4976-460C、LS4976-470C
LS5076-4 0C、LS5076-400C、LS5076-430C、LS5076-450C、LS5076-460C、LS5076-470C
LS5276-4 0C、LS5276-400C、LS5276-430C、LS5276-450C、LS5276-460C、LS5276-470C
LS5376-4 0C、LS5376-400C、LS5376-430C、LS5376-450C、LS5376-460C、LS5376-470C
LS4976-4 0D、LS4976-400D、LS4976-430D、LS4976-450D、LS4976-460D、LS4976-470D
LS5076-4 0D、LS5076-400D、LS5076-430D、LS5076-450D、LS5076-460D、LS5076-470D
LS5276-4 0D、LS5276-400D、LS5276-430D、LS5276-450D、LS5276-460D、LS5276-470D
LS5376-4 0D、LS5376-400D、LS5376-430D、LS5376-450D、LS5376-460D、LS5376-470D
3、OVAL FLOWPET-EG系列橢圓齒輪流量計（水用標準型）（0- +120℃，DN20-DN50）舉例：（EG系列已停產，請選擇升級后的5G系列）
LS5277-4 0B、LS5277-400B、LS5277-430B、LS5277-450B、LS5277-460B、LS5277-470B
LS5377-4 0B、LS5377-400B、LS5377-430B、LS5377-450B、LS5377-460B、LS5377-470B
LS5577-4 0B、LS5577-400B、LS5577-430B、LS5577-450B、LS5577-460B、LS5577-470B
LS5677-4 0B、LS5677-400B、LS5677-430B、LS5677-450B、LS5677-460B、LS5677-470B
