上海洪柯自動化儀表有限公司推出的SHQB系列一體化鍥型流量計可以滿足大多數流體的測量要求，甚至于大多數有磨損的流體。它堅固的結構、實用的設計、簡單的操作原理決定了它的高精度和可靠性。對于清潔液體、高粘度流體、蒸汽、漿液、腐蝕性流體、含塵氣體、高溫高壓流體中任何一種流體，都能保持流量與差壓的平方根成正比關系。
即使流體粘度達到10000mpa.s，雷諾數最低至300，也不影響鍥型流量計的精度。因此鍥型流量計更理想地適用于其它類型流量計難以測量的流體，如熱煤油、高溫導熱油、燃料油，焦油，煤焦油、重油，渣油，易結晶苯油，石蠟油，樹脂，油漆，瀝青，礦漿，煤漿，油漿，含砂原油，高含塵廢氣，高溫高壓煙氣，焦?fàn)t高爐發生爐轉爐煤氣，含塵含油煤氣，氣液、氣固、液固兩相流體等。
﹡ 高精度，長期穩定可靠；
﹡ 結構簡單，免維護，無滯留，低壓損，抗磨損；
﹡ 流體適用范圍廣，幾乎適用于任何流體；
﹡ 最小的上、下游直管段，前5D后2D。
□ 工作原理

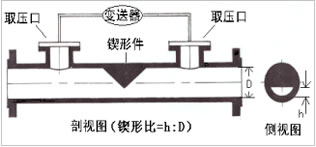

鍥型流量計的基本流量方程式源于伯奴利方程（能量守恒和連續方程）。通過鍥型件產生差壓，由差壓變送器檢出，輸出與流量值成平方根關系的電流信號4-20mADC�？蛇x配智能流量積算儀進行顯示、累積、控制。
□ 計算公式：
| 式中：qv----體積流量，m3/s |
| C-----流出系數 |
| ε----可膨脹性系數 |
| m----節流面積比， |
 |
|
| S1----弓形流通面積,m2 |
| D----管道內徑 |
| ΔP---差壓 |
| ρ----被測介質密度，kg/m3 |
| 其中： |
 |
|
□ 主要技術指標
精度：0.5級（可選0.2級） 范圍度：25:1，最高35:1
管道尺寸：DN10～DN1500 最低流速：0.01m/s
工作壓力：-0.1～60MPa 工作溫度：-50～560℃
環境溫度：≤80℃ 環境相對濕度：15～85%
供電電源：24VDC（配積算儀為220VAC） 鍥型比：可選0.15、0.2、0.3、0.4、0.5
材質：鍥型件為1Cr18Ni9Ti，其它部分可選碳鋼或不銹鋼等
□ 安裝方式
□ 安裝尺寸
單位：mm |
| 序號 |
D |
L |
序號 |
D |
L |
| 1 |
10-50 |
500 |
6 |
250 |
1000 |
| 2 |
65 |
600 |
7 |
300 |
1050 |
| 3 |
80-100 |
700 |
8 |
350-400 |
1100 |
| 4 |
125-150 |
800 |
9 |
≥500 |
1200 |
| 5 |
200 |
900 |
|
|
|
|
□ 選型表
| SHQB系列 |
鍥型流量計 |
| 管道尺寸 |
注明外徑×壁厚 |
| 管道材質 |
1、碳鋼2、不銹鋼 |
| 管道連接方式 |
1、法蘭2、焊接 |
| 取壓方式 |
1、管2、平法蘭3、插入式法蘭 |
| 鍥型件類型 |
1、固定式2、可拆卸式 |
| 補償功能 |
0、無1、溫度2、壓力3、溫度壓力 |
| 差壓變送器類型 |
1、普通型2、智能型HART/BRAIN |
| 變送器安裝方式 |
1、一體型2、分體型 |
| 防爆等級 |
0、無1、本安型2、隔爆型 |
| 防腐 |
0、無1、防腐 |
| 介質壓力范圍 |
1、-0.1-1.6MPa 2、1.6-6.0MPa3、6.0-25MPa 4、25-60MPa |
| 介質溫度范圍 |
1、-50-100℃ 2、100-250℃3、250-400℃ 4、400-560℃ |
□ 訂貨須知
1、 請?zhí)峁┕艿劳鈴健⒈诤�，材質要求；
2、 精度要求；
3、 請?zhí)峁┝黧w狀況，如名稱，最大最小常用溫度，最大最小常用工作壓力，最大最小常用流量（如
果是氣體，還需提供是在工作狀態下或20℃、101.325KPa標準狀態下），密度，粘度，雷諾數；
4、 對于兩相流體，應盡可能提供詳細的數據，如濃度、磨損性等，數據越詳細，我們將為您考慮得
更多；
5、 是否提供流量積算儀，用戶法蘭，螺栓螺母，墊片等；
6、 如有特殊要求，請與我公司協商。
|
