□ 低壓氣體質量流量計工作原理
D700系列氣體質量流量計（Mass flow meter，簡稱MFM）氣體質量流量計選取德國進口氣體流量傳感器，采用先進的層流管或文丘里管技術，基于熱式原理，當硅流量傳感芯片工作時，在傳感器周邊形成穩定的溫度場分布。一旦一定質量的氣體流過傳感器時，氣體的流動將破壞該溫度場的分布，形成特定的、取決于該氣體的質量和速度的溫度場分布。芯片上的傳感器將測量這一變化并轉換為電信號，由一個專門的電路變送器對此信號進行放大、調理并作線性化處理。它無須溫壓補償，直接測量出氣體質量流量，具有量程比寬，精度高，響應速度快，壓力損失小，無活動部件，可靠性高，安裝簡單等特點。
① 304不銹鋼本體，適用于大部分氣體測量。
② 一體化或分體壁掛式液晶顯示器，方便靈活。
③ RS485 Modbus 通訊功能，可遠程傳輸與集中管理控制。

□ D760系列層流型氣體質量流量計主要技術指標

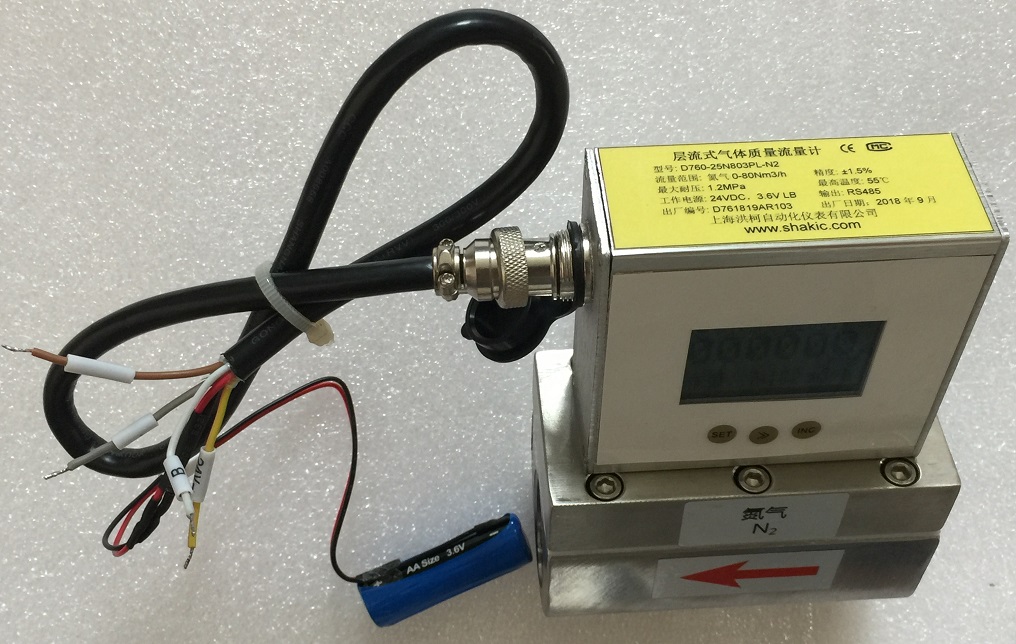

D760系列層流型氣體質量流量計（分體型或一體型）及其配套的LCD液晶顯示氣體質量流量積算儀
流量范圍（空氣，標況20℃、101.325KPa）：
----D760- 3：0.002~0.2 NL/min（2-200 NmL/min）
----D760- 6：0.2~20 NL/min（0.012-1.2 Nm3/h）
----D760-10：0.5~50 NL/min（0.03-3 Nm3/h）
----D760-12：1~100 NL/min（0.06-6 Nm3/h）
----D760-15：2~200 NL/min（0.12-12 Nm3/h）
----D760-20：10~1000 NL/min（0.6-60 Nm3/h）
可測量氣體：空氣AIR、氮?dú)釴2、氧氣O2、氬氣Ar、氦氣He、氫氣H2、二氧化碳CO2、混合氣體、甲烷CH4、CNG壓縮天然氣、LNG液化天然氣、PNG管道天然氣，某些混合氣體等潔凈、干燥氣體（其它氣體請咨詢本公司）。
不可測量氣體：含油性，腐蝕性氣體，如油氣混合物；LPG液化石油氣（丙烷）、丁烷、丙烷、沼氣、乙炔（含油），氨氣，氯氣；硫化氫等
-----------備注：
-----------對于含濕、含油類揮發氣體（油氣混合氣體）、有機氣體、有機廢氣等小流量氣體，請選擇日本進口的本質安全型渦式流量計。
http://www.93jq.cn/cp/OVAL%20EGGS%20VORTEX%20FLOWMETERS.htm
-----------對于超微流量，復雜氣體，高壓，高溫，腐蝕性氣體等的流量測量或控制，請選用D500或D600系列氣體質量流量計或氣體質量流量控制器。
http://www.93jq.cn/cp/qitizhiliang.htm
-----------對于大流量，大口徑，高溫，強腐蝕，臟污，多組分氣體，請選用SHQL系列熱式氣體質量流量計。
http://www.93jq.cn/cp/product3.htm
測量精度：±1.5%FS
量程比：100:1
最大工作壓力：1.6MPa；1.0MPa
介質溫度：-20~80℃
傳感器材質：316不銹鋼
本體材質：304不銹鋼；鋁合金
連接方式：
----D760- 3：1/4”NPTF錐形內螺紋，可選1/4”雙卡套，快插接頭，其它
----D760- 6：1/4”NPTF錐形內螺紋，可選1/4”雙卡套，快插接頭，其它
----D760-10：3/8”NPTF錐形內螺紋，可選1/2”雙卡套，快插接頭，其它。
----D760-12：1/2”NPTF錐形內螺紋，可選1/2”雙卡套，快插接頭，法蘭，其它
----D760-15：1/2”NPTF錐形內螺紋，可選1/2”雙卡套，快插接頭，法蘭，其它
----D760-20：3/4”NPTF錐形內螺紋，可選3/4”雙卡套，快插接頭，法蘭，其它
顯示器類型：方形鋁合金非防爆顯示器，或圓形鑄鋁殼體防爆顯示器。一體型或分體型
顯示方式：現場LCD液晶顯示屏
顯示內容：瞬時流量、累積流量
設定方式：面板上3個按鍵
輸出信號：4~20mA
通訊接口：RS485 Modbus 協議
工作電源：24VDC；220VAC電源適配器；1節3.6V鋰亞電池（此時無RS485輸出）
防爆等級：Ex dIICT6 Gb（必須配圓形鑄鋁殼體防爆顯示器）
防護等級：普通型IP40；防爆型IP65
安裝方式：垂直安裝/水平安裝

□ D760系列層流型氣體質量流量計技術特點
D760系列氣體質量流量計（Mass flow meter，簡稱MFM）采用先進的層流管技術，具有如下特點：
① 304不銹鋼本體，適用于大部分氣體測量；
② 一體化或分體壁掛式液晶顯示器，方便靈活；
③ RS485 Modbus (TRU)通訊功能或4-20mA，遠程傳輸，便于組網，利于集中管理。
④ 超低功耗設計，一節3.6V電池即可工作，適合野外或移動場合。
⑤ 雙電源設計：24VDC電源或1節3.6V鋰電池(無RS485輸出)；同時使用時，鋰電池為備用電源。

□ D760系列層流型氣體質量流量計尺寸圖（可分體型或一體型）

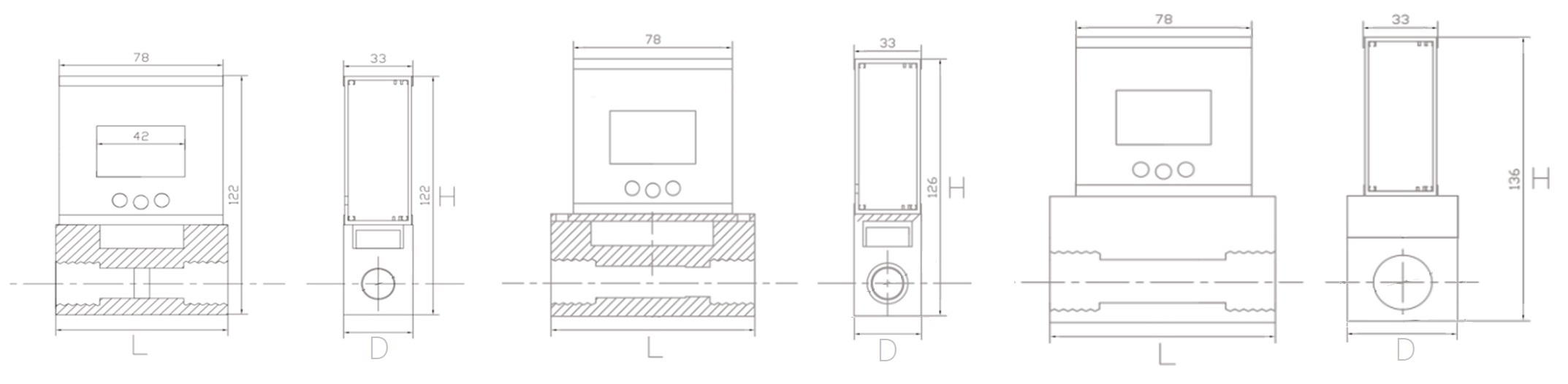

D760系列層流型氣體質量流量計及其配套的LCD液晶顯示氣體質量流量顯示儀尺寸圖

D760系列層流型氣體質量流量計外形尺寸圖（以NPT錐形內螺紋連結型為例）

□最新D760系列氣體質量流量計安裝使用書
D760系列氣體質量流量計使用說明書CN-airliquide20231217(請點擊打開閱讀電子版說明書)

□ D720系列文丘里型氣體質量流量計主要技術指標

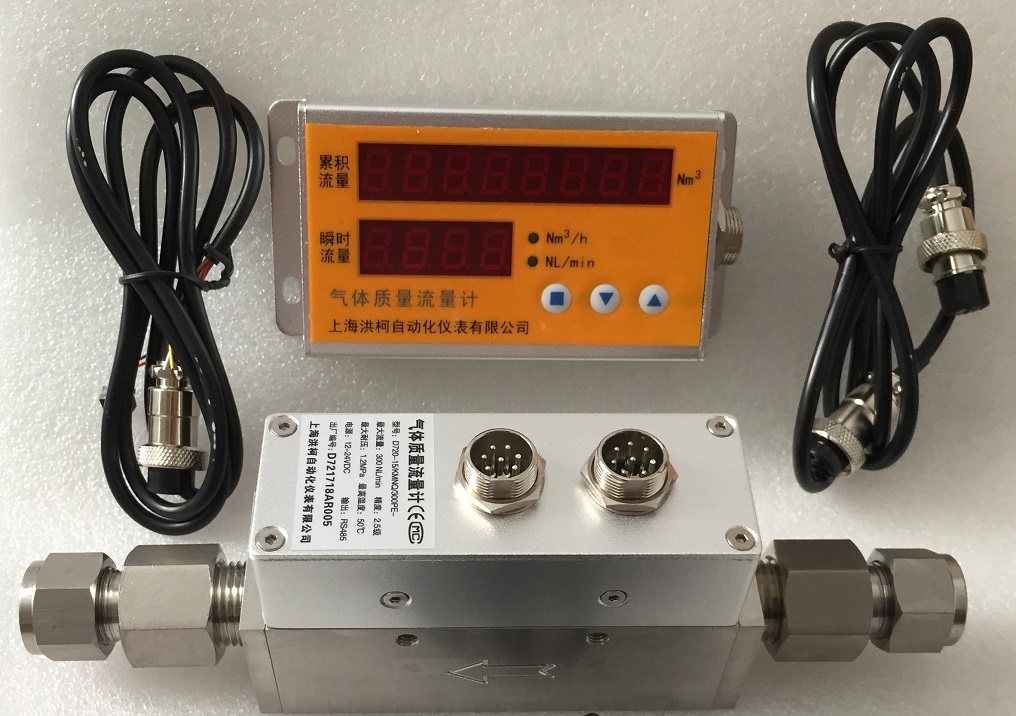

D720系列文丘里型氣體質量流量計及其配套的LED數碼管顯示氣體質量流量顯示儀
流量范圍：
----D720-15：10-300 NL/min，始動流量 1.5 NL/min（空氣，標況20℃、101.325KPa）。
----D720-20：27-800 NL/min，始動流量 4 NL/min（空氣，標況20℃、101.325KPa）。
可測氣體：空氣、氮?dú)�、氧氣、氬氣、二氧化碳、笑氣等潔凈、干燥氣體。
測量精度：±2.5%FS。
量程比：30:1。
最大工作壓力：1.0MPa。
最大耐壓：1.2MPa。
介質溫度：-10-+55℃ 。
本體材質：304不銹鋼。
連接方式：
----D720-15：1/2”卡套，1/2”NPT錐形螺紋，DN12球面螺紋，M22×1.5螺紋，快插接頭，法蘭，其它；
----D720-20：3/4”卡套，3/4”NPT錐形螺紋，DN22球面螺紋，M22×1.5螺紋，快插接頭，法蘭，其它。
專用信號線：1m（分體型）。
流量顯示器：分體壁掛式，鋁合金殼體；
顯示方式：LED高亮度數碼管。
顯示內容：瞬時流量；累積流量。
設定方式：面板上3個按鍵。
輸出信號：RS485 Modbus通訊協議；可選RS485/4-20mA導軌式轉換模塊。
報警輸出：瞬時流量上限報警，輸出高電平3V；瞬時流量下限報警，輸出低電平0V。報警值可設定。
工作電源：12-24VDC，可選配220VAC電源適配器。
防護等級：室內IP40。

□ D720系列低壓氣體質量流量計尺寸圖

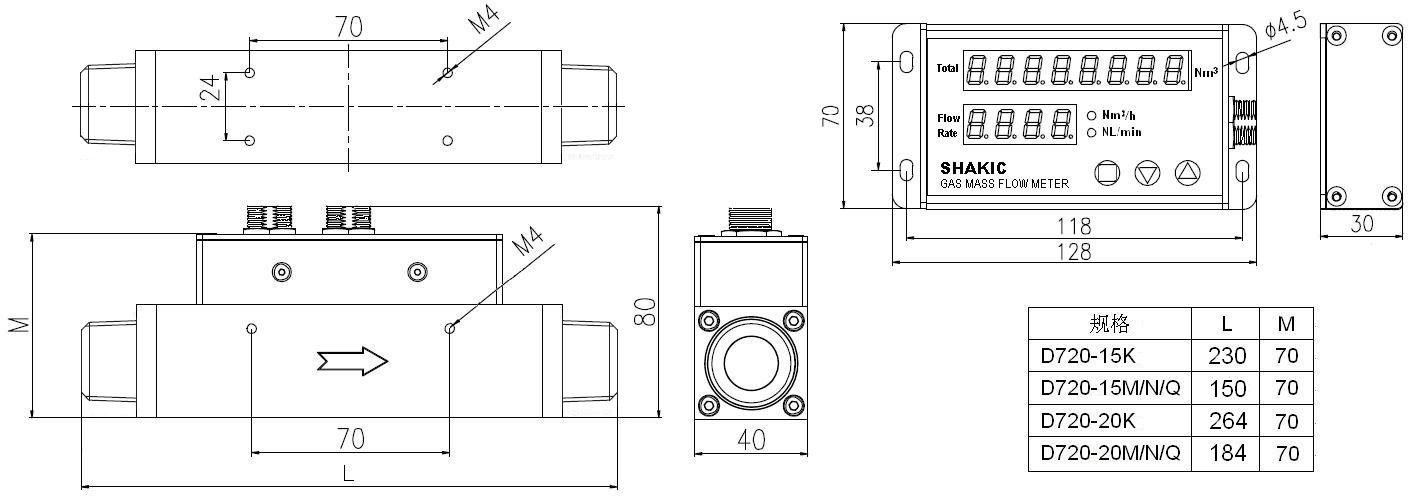

D720系列分體型氣體質量流量計及其配套的LED數碼管顯示氣體質量流量積算儀尺寸圖

□ 低壓氣體質量流量計安裝注意事項
1、建議水平安裝，可翻轉180°倒立安裝（如需垂直安裝，訂貨時說明）。
2、應避免安裝在強磁場、或劇烈振動環境中。
3、嚴禁超壓使用，不得用于測量強腐蝕性、爆炸性氣體、氟化物氣體或液體。
4、氣體必須潔凈干燥，必要時在流量計前面加裝過濾器或干燥器。
5、 管路氣體流向與流量計本體箭頭方向一致。
6、必須吹掃管道后，再安裝流量計，嚴禁任何雜質進入流量計本體。
7、確保安裝后，不會對流量計產生安裝應力，必要時在流量計兩側管線上增加支撐。
8、 操作前后閥門時動作要緩慢，切勿急開急關，保持壓力流量穩定。
9、通電前必須先連接本體與顯示器之間的專用信號線。嚴禁對顯示器進行帶電插拔操作，避免損壞內部模塊。
10、嚴禁拆卸流量計本體和顯示器。

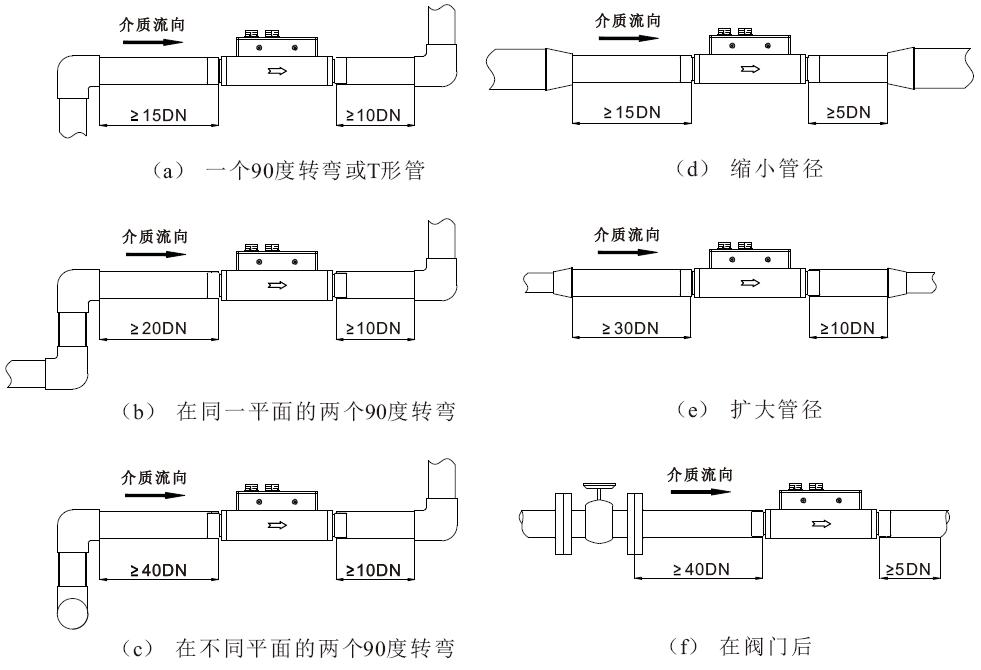

11、流量計直管段建議為前10DN后5DN，具體的直管段要求見下圖。
