親，這里是流量?jī)x表第一微信平臺，介紹各類流量計儀表知識，回答各類流量計儀表選型、使用問題，歡迎關注。
上海洪柯自動化儀表有限公司推出橢圓齒輪流量計由帶發訊齒輪轉子流量變送器、過濾器、直流電源、流量積算儀等構成，具有遠距離顯示瞬時、累積流量等功能，可與各種調節系統配套，滿足自控要求。廣泛應用于石油、化工、機械、電力、醫藥、食品領域?qū)Σ裼�、汽油、重油等油料，各類化學溶劑，香精、香料等的流量測量，尤其滿足了對微小流量的測量要求。
* 無觸點發信技術，精度高 * 表前無須安裝直管段
□ 系統構成
1 齒輪轉子流量變送器
在流量計兩端液體壓差的作用下，埋設有兩個永久磁鐵的一對齒輪在轉軸上不停地轉動。每當齒輪轉動1/4轉時就發出一個脈沖排出"一份"液體。傳動給齒輪機構進行流量累計，并用字輪顯示出來，也可加裝傳感機構，輸出脈沖信號。
2 流量積算儀（參見智能流量積算儀）
將頻率信號接入積算儀進行積算控制。
3 直流電源，接入流量變送器。
4 過濾器（建議選用）
Ф15~25 Ф40、Ф50 Ф80
| 型號 |
通徑 |
A |
B |
C |
重量（KG） |
| LPG-1015 |
15 |
150 |
126 |
95 |
3.5 |
| LPG-1020 |
20 |
180 |
145 |
105 |
4 |
| LPG-1025 |
25 |
180 |
152 |
115 |
4.5 |
| LPG-1040 |
40 |
300 |
293 |
145 |
13.5 |
| LPG-1050 |
50 |
305 |
302 |
165 |
16.5 |
| LPG-1080 |
80 |
280 |
263 |
200 |
26 |
□ 主要技術指標
精確等級：0.5（可選0.2）
公稱壓力：1.6、3.2MPa
粘度范圍：0.6～200mPaos
工作溫度：0～60℃或0～120℃
連接方式：法蘭（DN10除外）
□ 選型圖譜
| LC |
橢圓齒輪流量計 |
| 類別 |
11直讀式 12遠傳式 |
| 管徑 |
10、15、20、25、40、50、80 |
| 材質 |
A(不注)：鑄鐵；T：銅；C：鑄鋼；E：不銹鋼1Cr18Ni9Ti；Q：鋁 |
| 功能 |
F：復零 |
□ 外形尺寸
|
DN(mm) |
流量范圍(m3/h) |
長 |
高 |
深 |
外徑 |
孔間距 |
n×Ф |
|
10 |
0.02~0.2 |
115 |
105 |
212 |
銅質M20X1.5螺紋連接 |
|
15 |
0.18~1.8 |
170 |
118 |
226 |
95 |
65 |
4×14 |
|
20 |
0.25~2.5 |
200 |
150 |
238 |
105 |
75 |
4×14 |
|
25 |
0.6~6 |
260 |
180 |
246 |
115 |
85 |
4×14 |
|
40 |
1.5~15 |
245 |
180 |
271 |
145 |
110 |
4×18 |
|
50 |
2.4~24 |
340 |
250 |
372 |
160 |
125 |
4×18 |
|
80 |
5~50 |
420 |
325 |
433 |
195 |
160 |
8×18 |
|
100 |
10~100 |
515 |
418 |
458 |
280 |
240 |
8×23 |
□ 安裝
1 表前應安裝過濾器，并定期清洗；
2 可水平或垂直（流向應自下向上）安裝，表盤應與地面垂直；
3 殼體上箭頭方向應與液體流動方向一致；
4 使表內充滿液體，不應混有氣體，否則安裝氣體分離器；
5 應安裝在泵的輸出端，設置旁路或閥；
6 用于保潔、衛生場合時，請先用洗潔精，再用清水沖洗干凈。
7 推薦使用三芯屏蔽電纜。

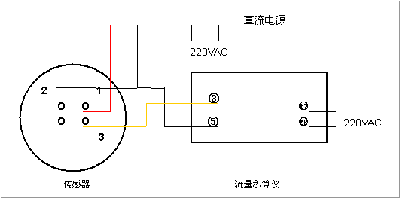

□ 接線圖
□ 訂貨須知
請?zhí)峁┙橘|(zhì)名稱、溫度、壓力、流量，管道口徑，材質；
直讀式還是遠傳式，是否配套過濾器；
如是遠傳式，請?zhí)峁┢帘坞娎|長度，積算儀顯示的單位等。
|
