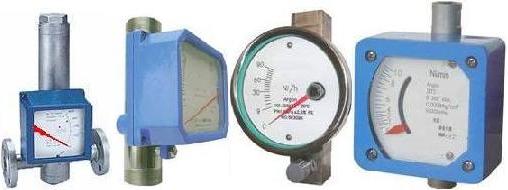

上海洪柯自動化儀表有限公司推出的LZ系列金屬管浮子流量計,采用可變面積式測量原理，應用現代高技術手段及元器件生產制造的金屬管浮子流量計。
LZ系列金屬管浮子流量計主要由三大基本部分組成：1、測量管體；2、錐形浮子；3、指示器。浮子的位移量與流量的大小成比例，通過磁耦合系統，以不接觸方式，將浮子位移量傳給指示器指示出流量的大小。也可配裝不同的轉換器，將流量值轉換成標準如4-20mA 電遠傳信號，實現遠距離顯示、記錄、積算和控制等功能。
LZ系列金屬管浮子流量計，適用于測量液體、氣體。在測量管的設計上針對不同的管道條件、特殊流體的測量要求，配置了多種結構型式的測量管，如用于液體硫磺等保溫夾套型金屬轉子流量計，高壓型金屬管浮子流量計，高溫型金屬管浮子流量計等，最大限度的滿足用戶的要求。
LZ系列金屬管浮子流量計，提供了豐富的功能選擇，如現場指針指示，雙刻度現場指針指示，LCD 液晶顯示瞬時和累積流量，信號輸出可以選4-20mA電流輸出，帶Hart協議，防爆類型可以選隔爆型、本質安全型等，電源供電可選鋰電池、24VDC、220VAC等。
LZ系列金屬管浮子流量計，以其結構簡單，使用壽命長、線性刻度、可用于測量液體和氣體等優點而得到廣泛應用，諸如石油、化工、發電廠、食品工業、制藥工業、水處理工業以及其它工業領域。
□ LZ系列金屬管浮子流量計工作原理
金屬管浮子流量計是基于浮子位置測量的一種可變面積式流量儀表。它利用流體的動力作用使浮子在測量管中上下或左右自由移動，當浮子所受的升力M與重力G平衡時，浮子就靜止在某一位置。隨著流量的變化，浮子與錐形測量管間的環形面積也隨之改變，這是一個動態平衡狀態。浮子的位置由其內藏磁鋼通過磁耦合作用傳遞給測量管外的指示器，從而以非接觸方式指示出流體的流量，或再由轉換器轉換成相應的電信號（4-20mA、0-10 mA）或頻率信號，與各類二次儀表、計算機聯網實現流量的遠距離顯示，記錄、調節，積算和控制。
工作原理圖.jpg)

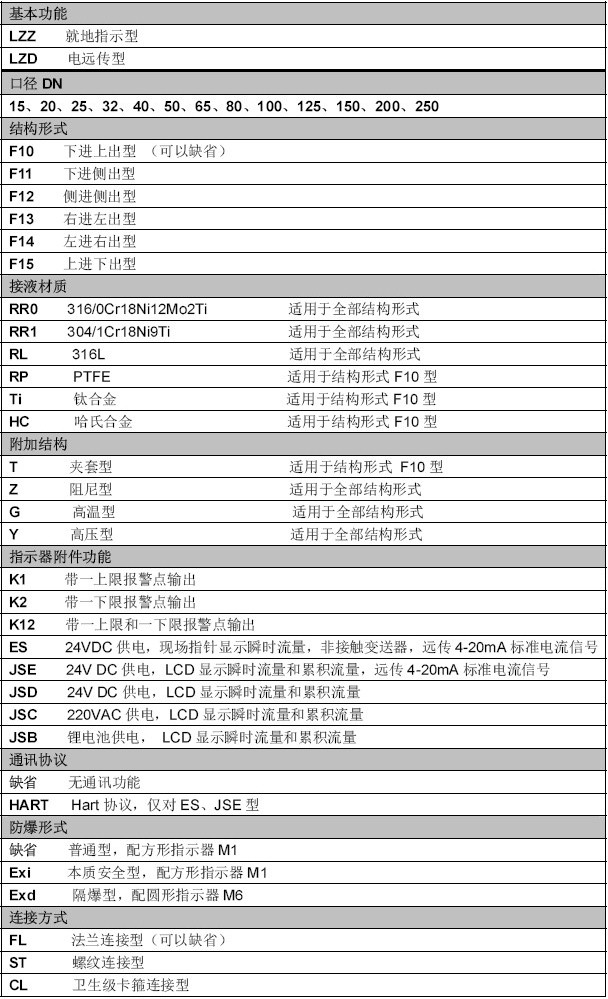

□LZ系列金屬管浮子流量計選型圖譜
□ LZ系列金屬管浮子流量計主要技術指標
| 通徑 |
流量范圍 |
基本
誤差 |
連接
形式 |
工作壓力 |
壓力損失 |
|
防腐 |
普通 |
空氣（Nm3/h） |
水（l/h） |
| 15 |
15 |
0.07～0.7 |
2.5～25 |
1.5
～
2.5 |
法蘭 |
DN15-DN50
≤4MPa；
DN80-DN100
≤1.6MPa |
6.5～38.2KPa |
|
0.1～1.0 |
4～40 |
|
0.15～1.5 |
6～60 |
|
0.22～2.2 |
10～100 |
|
0.36～3.6 |
16～160 |
|
0.55～5.5 |
25～250 |
|
1～10 |
40～400 |
| 25 |
1.4～14 |
60～600 |
| 25 |
2.2～22 |
100～1000 |
|
3.5～35 |
160～1600 |
|
5～50 |
250～2500 |
| 50 |
8～80 |
400～4000 |
| 50 |
11～110 |
600～6000 |
|
15～150 |
1000～10000 |
| 80 |
18～180 |
1600～16000 |
|
30～300 |
|
| 80 |
50～500 |
2500～25000 |
| 100 |
75～750 |
4000～40000 |
| 100 |
180～1800 |
6000～60000 |
|
250～2500 |
10000～100000 |
|
150 |
150 |
400～4000 |
8000～80000 |
|
|
|
10000～100000 |
| 200 |
|
15000～150000 |
|
|
20000～200000 |
|
|
200 |
500～5000 |
|
備注：1、空氣流量是在20℃，101.325KPa標準狀態下；
2、儀表高度：DN15～DN100為250mm，DN150為300mm，DN200為350mm。
□ LZ系列金屬管浮子流量計訂貨須知
﹡ 被測介質名稱，流量、溫度、工作壓力，管道通徑；
﹡ 一般用于垂直管道，用于水平管道時特殊訂貨；
﹡ 是否需要磁性過濾器；
﹡ 特殊要求面洽
注：測量氣體時，均須加裝阻尼裝置。
