上海洪柯自動化儀表有限公司與上海航天控制技術研究所（原航天812所測試技術室，原上海儀表廠812研究所測試技術室，原中國航天科技集團有限公司第八研究院八一二所，原上海航月電子科技有限公司，原上海航天控制工程研究所測試控制工程部，原上海航天控制技術研究所仿真與測試技術部，上海航天控制技術研究所仿真測控系統事業部，中國航天科技集團公司八院803所）聯合推出CL/CLG系列液壓油專用渦輪流量計秉承了軍品生產一貫的嚴謹、科學、創新的理念，以航天工藝和軍工品質的要求生產每一套渦輪流量計。
CL/CLG系列高精度渦輪流量計適應性強、對流量變化反應迅速、重復性好、抗干擾強、壓力損失小特點，特定開發產品具有極高可靠性和使用壽命，分別提供軍品級和民用級高精度渦輪流量計，并提供帶壓力、溫度傳感器的一體式產品，配備采集和后處理的液壓測試儀。
CL/CLG系列高精度渦輪流量計用于測量液壓油、潤滑油等，廣泛用于航空航天測試試驗系統流量測量。
CL/CLG系列高精度渦輪流量計廣泛用于液壓臺、工程機械、機床和行走機械的液壓試驗系統流量測量。
CL/CLG系列高精度渦輪流量計結構緊湊，易于安裝在液壓回路的任何地方，用來進行產品測試、開發測試和控制系統。
CL/CLG系列高精度渦輪流量計為泵、馬達、閥和油缸動態和靜液的流量測試提供了完整的解決方案。
CL/CLG系列高精度渦輪流量計由渦輪變送器和前置放大器兩部分組成，渦輪變送器安裝在被測介質管道中，利用葉輪旋轉角速度與經流的流體流速成比例關系，通過放大器測量葉輪轉速反應經流的流體瞬時流量大小，將測量液體的瞬時流量轉換為4-20mA電流環、0-10V電壓、方波或正弦波小信號輸出，能夠滿足多種傳輸距離的需要。
渦輪流量計變送器按材質分為兩種：
----CL型(2A12鋁合金材質)，主要型號：CL-04(CL-4)，CL-06(CL-6)，CL-10，CL-15，CL-20，CL-25。
----CLG型(1Cr18Ni9Ti不銹鋼)，主要型號：CLG-04(CLG-4)，CLG-06(CLG-6)，CLG-10，CLG-15，CLG-20，CLG-25。
渦輪流量計前置放大器按輸出信號分為四大類13種：
----NPL無源型流量放大器(感應線圈，3芯航空插頭)；
----QF頻率型流量放大器(又分為6種，3芯航空插頭)：QF24T24，QF24T12，QF24T05，QF12T12，QF12T05，QF05T05。
----QFV電壓型流量放大器(又分為3種，7芯航空插頭)：QFV400，QFV600，QFV1000。
----QFC電流型流量放大器(又分為3種，7芯航空插頭)：QFC400，QFC600，QFC1000。
CL/CLG系列高精度渦輪流量計主要特點：
1、全量程達到高精度0.5級，滿足粘度10-80mm2/s的高粘度流體。
2、每套產品均出廠前通過10號航空液壓油實流標定。
3、耐沖擊、振動、溫度范圍-50~+150℃、鹽霧、霉菌、濕熱等特殊環境。
4、兩種材質可分別承受最高壓力21MPa、31.5MPa。
5、具有電流、電壓、頻率等多種輸出，最大傳輸距離可達100米。
6、可一體化集成擴壓力變送器、溫度變送器等測量功能。

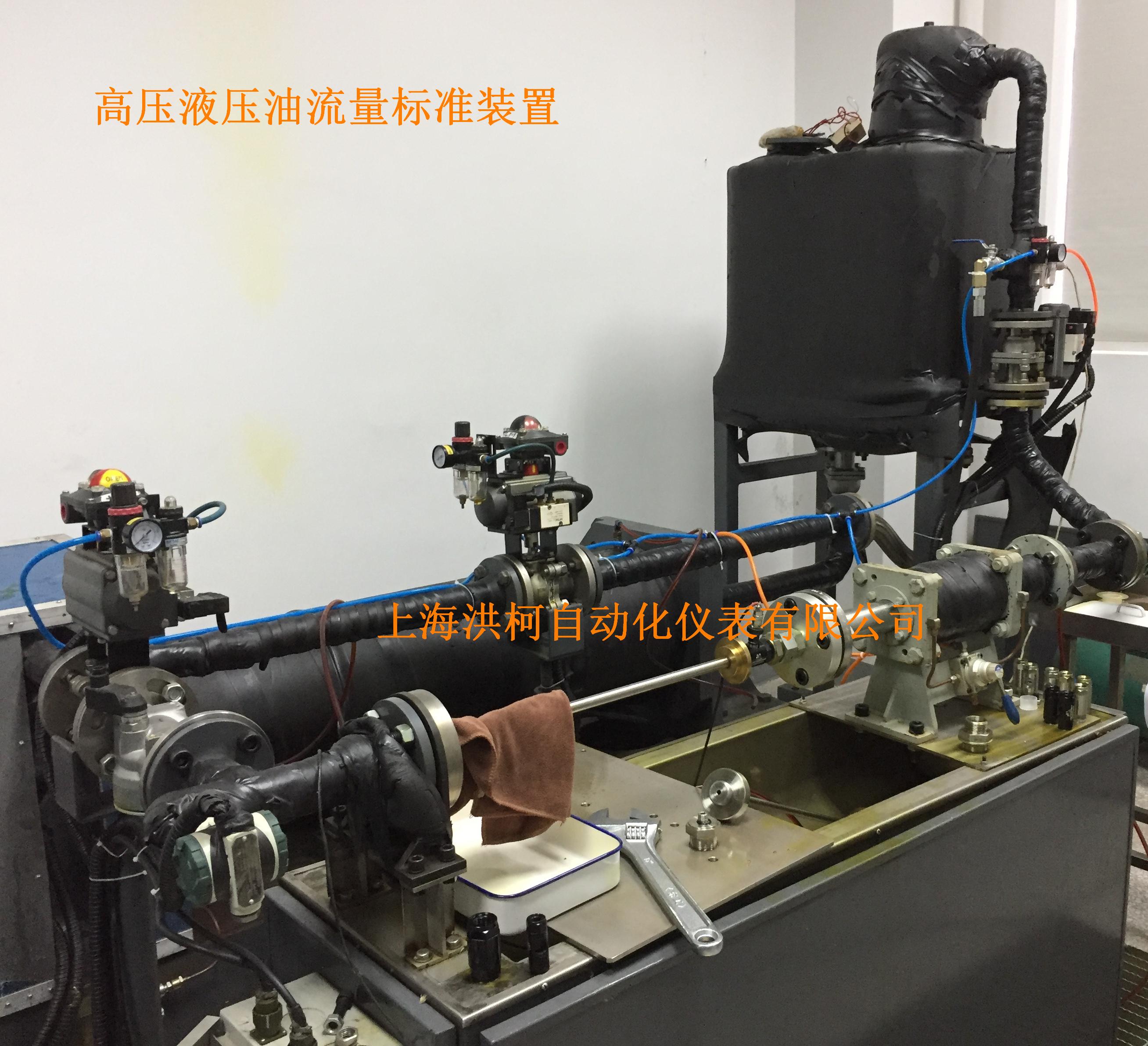

航空液壓油渦輪流量計校準裝置
□ CL/CLG系列高精度渦輪流量計工作原理
被測液體流經傳感器時，其動能引起傳感器內的葉輪旋轉。當葉輪葉片轉至檢出裝置中的磁路時，由于磁場作用而產生感應電動勢，呈周期性變化。因而在感應線圈兩端就可檢出與流量成正比的正弦信號，經前置放大器整形并且轉換為相應的信號輸出。
CL系列/CLG系列傳感器在檢測范圍內，其流量與頻率輸出成正比。
1、頻率型前置放大器流量換算公式可用公式1表示：Q=(a*F+b)*60
式中：
Q：流量(L/min)
F：頻率(Hz)
a，b：傳感器的標定系數
相關系數請參見流量計所附帶的標定數據。
2、電流或電壓型變送器可將檢測到的頻率信號轉換為電流或電壓輸出。
頻率與電流或電壓輸出成正比，可用公式2表示：F=X*A+B
電流或電壓型變送器流量換算公式，可由兩式得：Q=60＊A*a*X+60＊（a*B+b）
式中：
Q：流量(L/min)
F：頻率(Hz)
X：輸出電流I(mA)或輸出電壓U(V)
a，b：傳感器的標定系數
A，B：電流型或電壓型變送器的標定系數
相關系數請參見流量計所附帶的標定數據。
□ CL/CLG系列高精度渦輪流量計主要性能參數
型號、流量范圍與輸出頻率：
----CL-04(CL-4)/CLG-04(CLG-4)，流量范圍0.25-5 L/min， 輸出頻率20-1000Hz
----CL-06(CL-6)/CLG-06(CLG-6)，流量范圍0.5-16 L/min， 輸出頻率20-1000Hz
----CL-10/CLG-10，流量范圍2.3-50 L/min， 輸出頻率20-560 Hz
----CL-15/CLG-15，流量范圍7-120 L/min， 輸出頻率20-330 Hz
----CL-20/CLG-20，流量范圍15-210 L/min，輸出頻率15-300 Hz
----CL-25/CLG-25，流量范圍20-300 L/min，輸出頻率18-320 Hz
測量精度：0.5級(全量程)
公稱壓力：CL系列：21MPa、CLG系列：31.5MPa
介質粘度：最高80mm2s
介質溫度：-50- +150℃
連接方式：螺紋
本體材質：
---- CLG渦輪流量計，1cr18Ni9Ti不銹鋼，耐壓31.5MPa
---- CL渦輪流量計，2A12制造鋁，耐壓21MPa
輸出信號：無源感應線圈型，方波、正弦波頻率信號、4-20mA電流信號；0-10VDC或0-5VDC電壓信號
供電電源：可選24VDC，12VDC，5VDC，無電源
電氣連接：3芯或7芯 航空插頭，標準配置專用信號線3米
環境溫度：-25～+55℃
環境濕度：≤85%RH（不結露）
選配測試儀：S064C-1流量測試儀

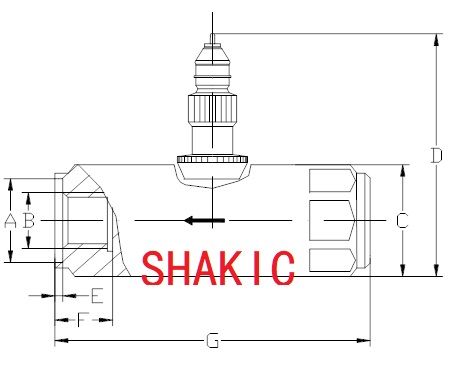

□ CL/CLG系列高精度渦輪流量計尺寸圖
CL/CLG系列高精度渦輪流量計尺寸圖
型號 |
CL-04/CLG-04 |
CL-06/CLG-06 |
CL-10/CLG-10 |
CL-15/CLG-15 |
CL-20/CLG-20 |
CL-25/CLG-25 |
1 |
Φ18 |
Φ20 |
Φ27 |
Φ34 |
Φ41 |
Φ47 |
2 |
M12×1 |
M14×1 |
M20×1.5 |
M27×1.5 |
M33×1.5 |
M39×1.5 |
3 |
Φ23 |
Φ26 |
Φ36 |
Φ44 |
Φ52 |
Φ58 |
4 |
74 |
77 |
82 |
91 |
99 |
102 |
5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
6 |
11 |
12 |
12 |
14 |
14 |
18 |
7 |
60 |
62 |
65 |
77 |
86 |
95 |
□ 集成壓力變送器、溫度變送器的液壓油測試專用渦輪流量計流量傳感器
最新推出的CLGA系列集成壓力變送器、溫度變送器的液壓油測試專用渦輪流量計可快速的為操作人員提供更全面的系統參數：流量（L/min）、壓力(MPa)和溫度（℃）。
該集成渦輪流量計針對液壓油測試，專門在流量傳感器的頂部設計有三個內螺紋孔，分別安裝壓力傳感器、溫度傳感器和流量變送器（前置放大器），其中安裝壓力與溫度傳感器的內螺紋孔根據實際情況可用堵頭代替。
圖：CLGA系列集成壓力變送器、溫度變送器的液壓油測試專用渦輪流量計
（從左至右依次為CLGA4/6/10/15/20/25）
流量變送器：流量范圍、輸出信號與CLG系列渦輪流量計相同。
壓力變送器：10-30VDC供電，4-20mA電流輸出，0-600bar量程范圍，全量程±0.5%非線性誤差，負載周期數＞10×106。
溫度變送器：10-30VDC供電，4-20mA電流輸出，-50-+200℃量程范圍，全量程±1.0%誤差。
圖：傳感器外觀圖
表：CLGA系列流量傳感器尺寸
□CL/CLG系列高精度渦輪流量計安裝使用和維護
A、CL/CLG系列高精度渦輪變送器：
1. 變送器可在被測介質為-50~+150℃，環境相對濕度不大于80%的條件下工作。
2. 變送器應水平安裝，其進口、出口前后的直管段應不小于15~20D (D為管段的內直徑)。
3. 安裝時，介質流動方向應與變送器所指示的方向一致。
4. 變送器從管路上拆下暫不使用時，應用汽油沖洗于凈，然后兩端加防護蓋，以免雜質進入變送器。
5. 變送器的使用期一般為半年或一年，視工作條件而定，應定期標定
6. 變送器的進口前置段管路中，應裝上過濾器，否則不能使用。
B、CL/CLG系列高精度渦輪流量計前置放大器
1. 使用前，應將提前2分鐘將前置放大器上電預熱，以便在使用時達到最佳工作性能。
2. QFC電流型前置放大器輸出可驅動不大于600歐姆的負載。推薦用戶在采集時，使用500歐姆采樣電阻。
3. QFC、QFV型前置放大器的使用期一般為半年至一年，應定期標定。
4. 變送器（前置放大器）不使用時，應在加插件上加防護套，防止灰塵進入，然后置于干燥處保存。
|
