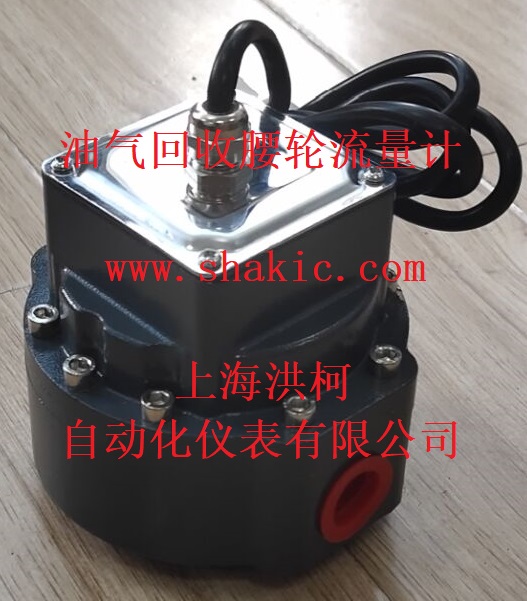

| 油氣回收腰輪氣體流量計，油氣回收腰輪氣體量傳感器 |

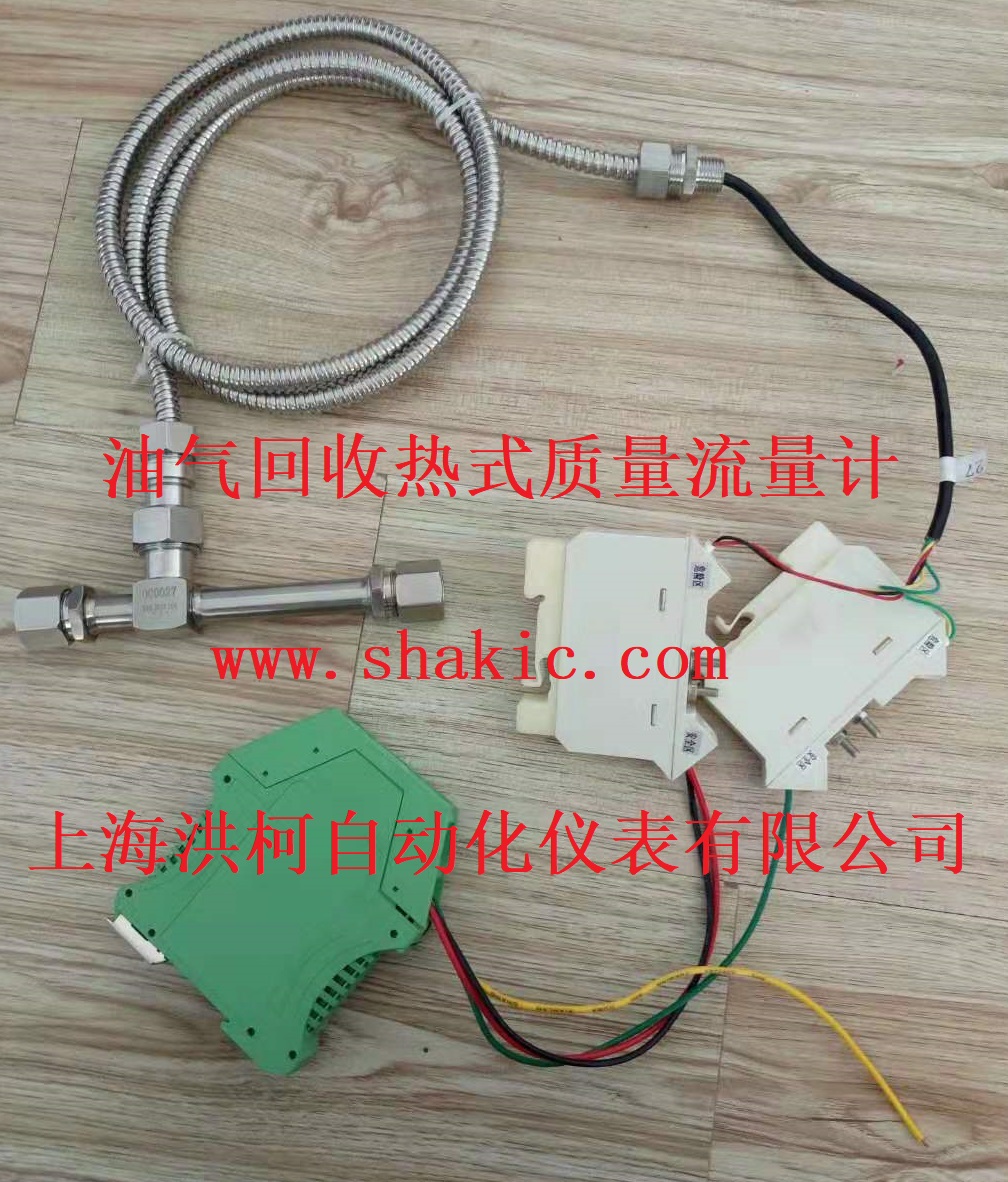

油氣回收熱式質量流量計，油氣回收熱式質量流量傳感器 |
 |
 |
| 油氣回收超聲波流量計，油氣回收超聲波流量傳感器 |

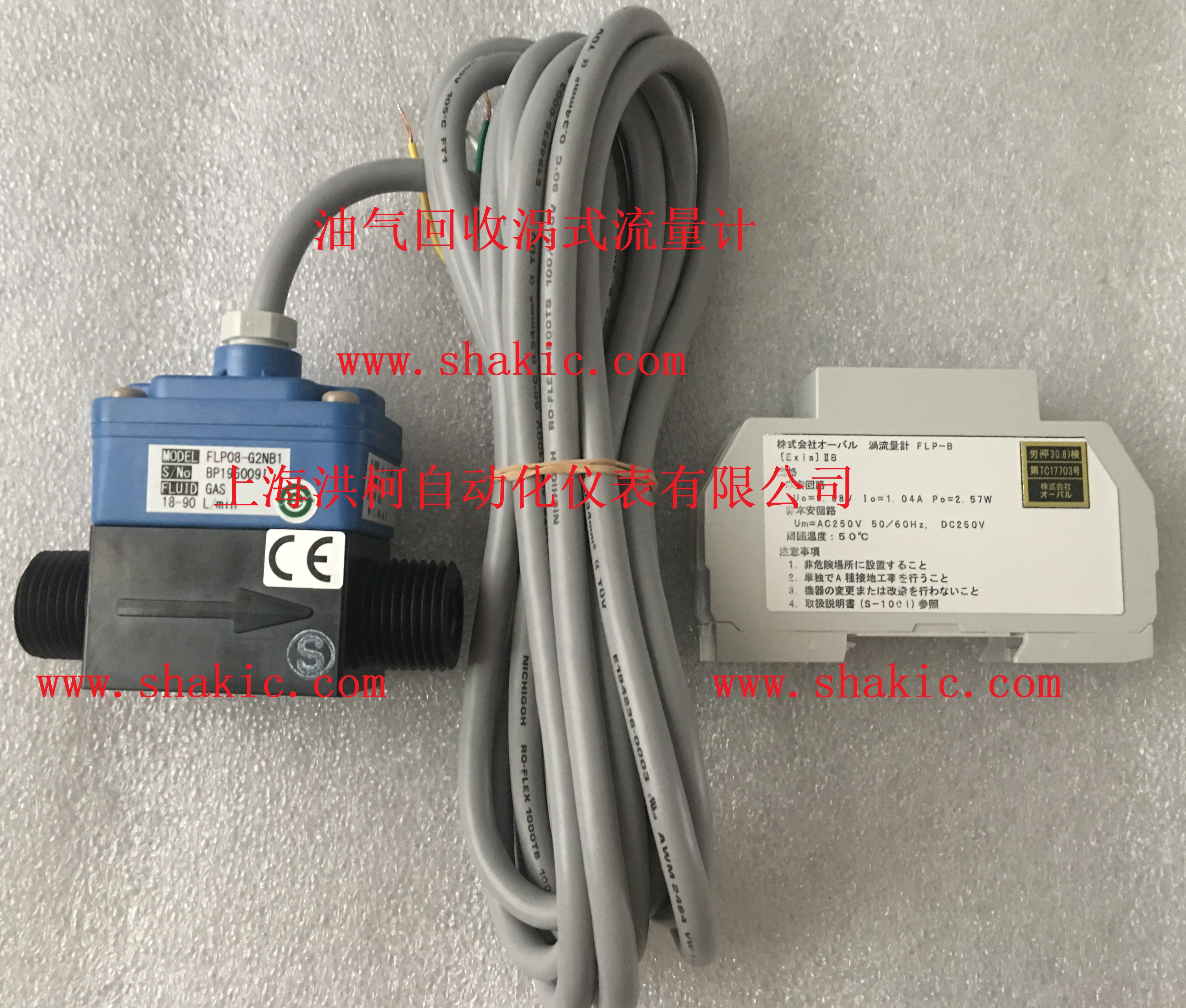

油氣回收渦式流量計，油氣回收渦式流量傳感器 |
加油站油氣回收在線監控系統油氣流量傳感器/油氣回收氣體流量計/加油站油氣回收氣體流量計/防爆型油氣回收氣體流量傳感器/油氣回收在線監測系統流量傳感器/替換進口氣體流量傳感器/威布尼克斯VAPORIX-FLOW Calorimetric flow Sensor/加油站專用油氣流量傳感器/vapor recovery online monitoring system for gasoline filling station/
服務熱線:021-54485672；18930965672；18916185672；13916101910
QQ:2478182092；QQ:1240199379；QQ:845880592；QQ:1650857523；QQ：978008394
阿里旺旺：shakic
Skype：shakic2008
電子郵箱Email：[email protected]；[email protected]
親，這里是流量?jī)x表第一微信平臺，介紹各類流量計儀表知識，回答各類流量計儀表選型、使用問題，歡迎關注。
據相關資料統計，燃料油（汽油、柴油、煤油）作為當今世界使用量最大的交通能源商品，在經過煉油廠與油庫、油庫與加油站之間的收發以及加油站向車輛加油的多層儲運環節中，其揮發損失約占油品銷售總量的1%，而尤以汽油為甚。這些揮發的汽油蒸汽（VOC），在造成巨大經濟損失的同時，也形成嚴重的大氣污染并極易發生火災等安全事故，還對人類的健康及環境形成損害。
美國、德國等發達國家自20世紀80年代以來紛紛頒布法令要求在加油站進行油氣回收處理，最終實現零排放。國內從2007 年開始先后頒布實施了國家標準《GB20952-2007油站大 氣污染物排放標準》和HJ／T 431—2008《儲油庫加油站大氣污染治理項目驗收檢測技術規范》，對加油站油氣排放限值、 控制要求和檢測方法以及驗收檢測提出技術指標。
油氣回收在線監測系統，該系統包括：在線監測控制器、流量采集器、防爆流量計、差壓變送器、可燃?xì)怏w探測器等及附屬配件組成。用于監測加油站加油機油氣回收氣液比、油罐密閉性、油氣液阻等參數，保障加油站安全，節能環保。
□ 低壓氣體質量流量計工作原理
D700系列氣體質量流量計（Mass flow meter，簡稱MFM）氣體質量流量計采用進口氣體流量傳感器，采用文丘里結構，基于熱傳導原理，當硅流量傳感芯片工作時，在傳感器周邊形成穩定的溫度場分布。一旦一定質量的氣體流過傳感器時，氣體的流動將破壞該溫度場的分布，形成特定的、取決于該氣體的質量和速度的溫度場分布。芯片上的傳感器將測量這一變化并轉換為電信號，由一個專門的電路變送器對此信號進行放大、調理并作線性化處理。不同質量、不同種類的氣體對傳感器周邊穩定溫度場分布所產生的擾動不同。
□ 低壓氣體質量流量計主要技術指標
D720系列分體型氣體質量流量計及其配套的LED數碼管顯示氣體質量流量積算儀
D760系列分體型或一體型氣體質量流量計及其配套的LCD液晶顯示氣體質量流量積算儀
流量范圍：
----DN15：0-300 NL/min（空氣20℃、101.325KPa）；
----DN20：0-800 NL/min（空氣20℃、101.325KPa）。
可測氣體：空氣、氮?dú)�、氧氣、氬氣、二氧化碳、笑氣等潔凈、干燥氣體。
測量精度：
----D720系列：2.5級；
----D760系列：2.0級。
最大耐壓：1.2MPa。
最大工作壓力：1.0MPa。
介質溫度：0-50℃ 。
本體材質：304不銹鋼。
連接方式：
----DN15：1/2”卡套，1/2”NPT錐形螺紋，DN12球面螺紋，M22×1.5螺紋，其它；
----DN20：3/4”卡套，3/4”NPT錐形螺紋，DN22球面螺紋，M22×1.5螺紋，其它。
專用信號線：1m。
流量顯示器：
----D720系列：分體壁掛式，鋁合金殼體；
----D760系列：分體壁掛式或一體式，鋁合金殼體。
顯示方式：
----D720系列：LED高亮度數碼管；
----D760系列：LCD液晶。
顯示內容：瞬時流量；累積流量。
設定方式：面板上3個按鍵。
輸出信號：
----D720系列：RS485 Modbus通訊協議；
----D760系列：RS485 Modbus通訊協議；可選4-20mA。
工作電源：12-24VDC，可選配220VAC電源適配器。
防護等級：室內IP40。
□ 低壓氣體質量流量計尺寸圖
D720系列分體型氣體質量流量計及其配套的LED數碼管顯示氣體質量流量積算儀尺寸圖
D760系列分體型或一體型氣體質量流量計及其配套的LCD液晶顯示氣體質量流量積算儀尺寸圖
□ 低壓氣體質量流量計安裝注意事項
1、建議水平安裝，可翻轉180°倒立安裝（如需垂直安裝，訂貨時說明）。
2、應避免安裝在強磁場、或劇烈振動環境中。
3、嚴禁超壓使用，不得用于測量強腐蝕性、爆炸性氣體、氟化物氣體或液體。
4、氣體必須潔凈干燥，必要時在流量計前面加裝過濾器或干燥器。
5、 管路氣體流向與流量計本體箭頭方向一致。
6、必須吹掃管道后，再安裝流量計，嚴禁任何雜質進入流量計本體。
7、確保安裝后，不會對流量計產生安裝應力，必要時在流量計兩側管線上增加支撐。
8、 操作前后閥門時動作要緩慢，切勿急開急關，保持壓力流量穩定。
9、通電前必須先連接本體與顯示器之間的專用信號線。嚴禁對顯示器進行帶電插拔操作，避免損壞內部模塊。
10、嚴禁拆卸流量計本體和顯示器。

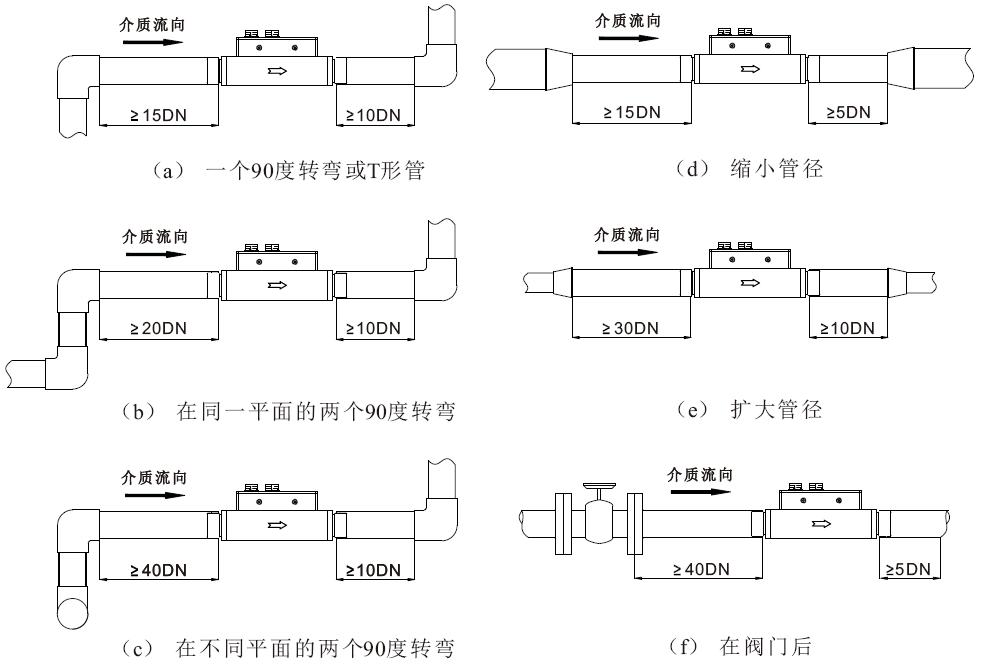

11、流量計直管段建議為前10DN后5DN，具體的直管段要求見下圖。
|
