□ 渦輪流量計工作原理
渦輪流量傳感器由主體、前支撐、渦輪、磁電接近式傳感器、后支撐、導流器、軸承等組成。
磁電接近式傳感器內設置有永久磁鐵，感應線圈和放大單元，當被測流體經過流量計時，推動渦輪旋轉，渦輪周期性地改變磁路的磁阻值，使通過線圈的磁通量發生周期性變化，從而在線圈內感應出脈動電信號，經放大和處理后傳送至二次儀表，或就地作現場顯示，以實現流量積算。
在測量范圍內，葉輪的轉速與瞬時流量成正比，也即脈沖總量與累計流量成正比。兩者的比值稱為儀表常數以“K”（次/L）表示。由實流標定得到每臺流量計的儀表常數值。將流量計測得的脈沖頻率f和脈沖總數N，分別除以該流量計的儀表常數K，便可求得瞬時流量q（L/s）和累積流量Q（L）。即：
q = f/K (L /s )
Q = N/K （L）

□ 渦輪流量計主要特點
1、高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2、重復性好，短期重復性可達0.05%-0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度；
3、輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4、可獲得很高的頻率信號（3-4kHz），信號分辨力強，響應時間快；
5、范圍度寬，中大口徑可達1:20，小口徑為1:10；
6、結構緊湊輕巧，安裝維護方便，流通能力大；
7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8、專用型流量計類型多，例如卡箍式衛生級渦輪流量計、超低溫型渦輪流量計（最低可達-253度）、耐酸耐堿全塑料防腐型渦輪流量計、雙向測量型渦輪流量計、高壓液壓油渦輪流量計、油田井下型渦輪流量計測量儀、全防腐蝕型渦輪流量計等；
9、全新設計插入式渦輪流量計，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
10、各類特殊產品，比如中國南極科考站低溫環境渦輪流量計；戰斗機航空煤油測試用輕質材料渦輪流量計；測試用高精度高量程比渦輪流量計（20：1時精度0.5級）；專用苯酚流量計（本體316L不銹鋼，內部前后導向、軸、葉輪均為耐腐蝕的四氟乙烯）

高壓渦輪流量計高壓液壓油流量傳感器，還可帶液晶顯示表頭，可電池供電或24VDC供電


全聚四氟乙烯材質防腐型渦輪流量計，法蘭或螺紋連接(可用于各類強酸，強堿，2,4-二氯酚測量)

□ 管道式渦輪流量計性能參數表

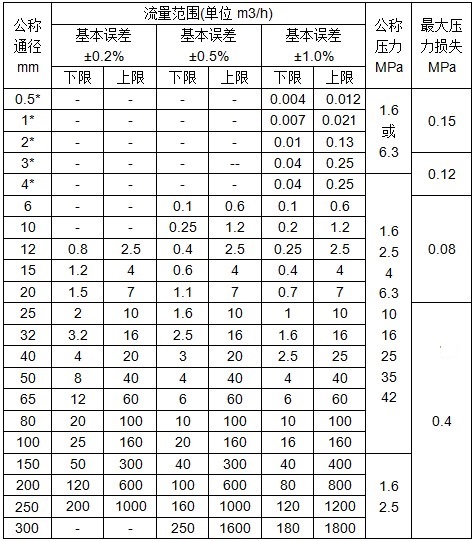

管道式渦輪流量計(傳感器)的公稱通徑、公稱壓力、最大壓力損失、流量范圍等技術性能見下表：

備注：
----出廠時標定介質是水。
----表中所示流量范圍為常規值，如有需要可根據用戶要求作適度擴展，其最低流速可擴展至0.3m/s左右，有的規格可更低些，其擴展區域內的精度按滿度值的相對誤差表示。

測量通徑：0.5、1、2、3、4、6、10、12、15、20、25、32、40、50、65、80、100、150、200、250、300mm；
測量精度：1級、0.5級、0.2級；
公稱壓力：1.6MPa、2.5MPa、6.3MPa、10MPa、16MPa、25MPa、32MPa、42MPa
測量介質：一般是低粘度液體（避免多相流）
介質粘度：≤5mPa.s，特殊為100mPa.s
介質溫度：
-- 普通型：-20- +100℃
-- 次高溫型：-20- +130℃
-- 高溫型：-20- +180℃
-- 低溫型：-196- +40℃（液氧、液氮等低溫液體流量計）
-- 超低溫型：-253- +40℃（液氫等超低溫液體流量計）
連接方式：
---- LWGY-0.5～3，PN1.6MPa非螺紋密封的管螺紋連接
---- LWGY-4～25，PN6.3MPa非螺紋密封的管螺紋連接
---- LWGY-40～300，PN1.6MPa法蘭連接
-- 以下型式須定貨時指定：
---- LWGY- 4～25，PN16MPa，PN25MPa，PN32MPa卡套式連接
---- LWGY- 6～32，PN4.0MPa夾持式連接
---- LWGY- 10～100，PN25MPa，PN32MPa，PN40MPa高壓法蘭式連接
---- LWGY- 15～100，快卸式連接，衛生型卡箍連接
接液材質：
---- 主體、導向座材質：1cr18Ni9Ti；304不銹鋼；316不銹鋼；316L不銹鋼；四氟乙烯；其它特殊材質
---- 葉輪材質：2cr13；雙相不銹鋼SUS329J；四氟乙烯；其它特殊材質
---- 軸承材質：特殊石墨；硬質合金；紅剛玉；四氟乙�。黄渌�特殊材質
---- 軸材質：1cr18Ni9Ti；鈦合金；硬質合金；四氟乙烯；其它特殊材質
顯示方式：無顯示；或液晶顯示器顯示瞬時流量、累積流量
輸出信號：頻率脈沖信號；三線制4-20mA；二線制4-20mA；或同時輸出頻率脈沖信號、4-20mA電流信號；電壓信號1-5VDC
通訊協議：RS485
供電電源：外接電源24VDC，或鋰電池（電池供電時不能輸出信號）
電氣連接：航空插頭或M20×1.5內螺紋
防爆等級：可選隔爆型ExdIIBT4、本安型ExibIICT4
防護等級：IP53或IP65
環境溫度：-25～55℃；防爆型：-20～40℃；
環境濕度：≤85%RH（不結露）

□ 0.5級測試用高精度高量程比渦輪流量計
應廣大測試設備生產廠家要求，我公司開發的高精度寬量程比渦輪流量傳感器，該流量計精確修正原始信號，在量程比20:1時，依然達到0.5級精度，配不銹鋼圓柱形放大器，負載能力寬，和供電電源適應力強，可為PLC提供可靠的脈沖信號。
供電電源：24VDC
輸出信號：矩形波
低電平：VOL≤1V；高電平：VOH≥VCC-3V
信號頻率：（在流量下限時）不低于20Hz
電氣連接：航空插頭式，信號線1米，可根據要求延長
防護等級：IP53
0.5級高精度寬量程比渦輪流量計口徑與流量范圍：
----DN2， 流量范圍0.009-0.18m3/h
----DN4， 流量范圍0.025-0.5m3/h
----DN6， 流量范圍0.035-0.7m3/h
----DN10， 流量范圍0.07-1.4m3/h
----DN12， 流量范圍0.15-3m3/h
----DN15， 流量范圍0.3-6m3/h
----DN20， 流量范圍0.35-7m3/h
----DN25， 流量范圍0.5-10m3/h
----DN32， 流量范圍0.9-18m3/h
----DN40， 流量范圍1.6-32m3/h
----DN50， 流量范圍2.5-50m3/h

□ 插入式渦輪流量計性能參數表
插入式渦輪流量計分解與裝配圖：

插入式渦輪流量計(傳感器)流量范圍見下表：


測量通徑：DN6 - DN600
測量精度：1.0級
流速范圍：0.5 - 6m/s
測量介質：一般是低粘度液體（避免多相流）
介質粘度：≤5mPa.S
介質溫度：-20- +100℃
公稱壓力：焊接式10MPa，其它2MPa
連接方式：
---- 焊接式
---- 鞍座式
---- 三通式
接液材質：
---- 主體材質：不銹鋼1Cr18Ni9Ti；304；316；316L；玻璃纖維填充偏氟乙烯塑料
---- 轉軸材質：碳化鎢；鈦合金；高強度不銹鋼
---- 葉輪材質：2Cr13；雙相不銹鋼SUS329J
---- 軸承材質：改性四氟乙烯；碳化鎢
顯示方式：無顯示；或液晶顯示器顯示瞬時流量、累積流量
輸出信號：頻率脈沖信號；三線制4-20mA；二線制4-20mA；或同時輸出頻率脈沖信號、4-20mA電流信號；電壓信號1-5VDC
通訊協議：RS485
供電電源：外接電源24VDC，或鋰電池（電池供電時不能輸出信號）
電氣連接：航空插頭或M20×1.5內螺紋
防爆等級：可選隔爆型ExdIIBT4、本安型ExibIICT4
防護等級：IP53或IP65
環境溫度：-25～55℃；防爆型：-20～40℃；
環境濕度：≤85%RH（不結露）

□渦輪流量計安裝使用說明
-- 為保證具有高的測量精度，渦輪流量計應水平安裝在水平管道上，并使流量傳感器上指示流向的箭頭方向與液體的流向一致。如必須垂直安裝，應使液體流向自下而上，以確保渦輪流量計主體內充滿液體。
-- 為消除管道內橫截面流速分布不均勻?qū)�測量精度的影響，渦輪流量計上下游應具有一定的直管段，或安裝整流器來代替部分直管段。
---- 一般，上游直管段不小于15D，下游直管段不小于5D（D為渦輪流量計公稱通徑）。通常推薦上游直管段長度L如下：
---- 同心漸縮管：L=15D（a）；一個小于45°的彎頭：L=20D（b）；
---- 同平面雙45°彎頭：L=25D（c）；雙空間45°的彎頭：L=30D；直角彎頭：L=40D（d）；
---- 全開閘閥：L=20D，半開閘閥：L=50D（e）。

-- 為消除回流，流速分布不均勻和旋流的影響，可在上游裝上整流器，此時渦輪流量計上游部分的直管長度L=10D即可，若為15～20D，則測量精度可達到標定精度。
-- 當被測液體含有固體雜質時，應在渦輪流量計的上游安裝過濾器，過濾器的目數為20～60目（3～9目/cm2），一般流量傳感器口徑小的目數多些。過濾器的安裝位置應便于過濾網的拆裝。
-- 液體中混有氣體或測量易氣化的液體時，應安裝空氣分離器（消氣器）。
-- 若被測液易氣化，為了防止產生氣穴，渦輪流量計的出口端的壓力應高于下式計算值Pmin：
----- Pmin = 2△P + 1.25Pv
---- 式中：Pmin—最低壓力；
--------- △P—最大流量下流量計的壓力損失；
--------- Pv—最高使用溫度下被測液體的飽和蒸汽壓
-- 通過渦輪流量計的流量過大時，會使軸承壽命過短，通常通過閥門將流量調到合適大小，其閥門應安裝在流量計的下游。
-- 為在檢修中不中斷流體輸送，通常在渦輪流量計的上下游安裝截止閥，同時設置旁通管道，并應確保測量時旁通管道在旁通閥門關閉時不泄漏。
-- 若有可能產生逆向流，應在渦輪流量計下游應加止回閥，以防止流體反向流動。
-- 渦輪流量計應與管道同心，密封圈不得凸入管道。
-- 為避免渦輪流量計內聚集氣體，渦輪流量計不應安裝在水平管線的最高點。
-- 若渦輪流量計安裝在管線的低點，應在管線上安裝排放閥，定期排放沉淀物。
-- 渦輪流量計的前后管道應支撐牢靠，使之無明顯振動。
-- 對新鋪設的管道進行清掃時，應在安裝渦輪流量計的部位先接入一段短管，待清掃完畢后再裝上流量傳感器。
-- 需要測量流體的溫度時，應在渦輪流量計下游5倍管道公稱通徑的長度處測量。
-- 需要測量流體的壓力時，應在渦輪流量計上游10倍管道公稱通徑的長度處測量。

□ 渦輪流量計布線與接地注意事項
1、布線注意事項
-- 盡可能采用一根完整的電纜線。
-- 應盡可能遠離電噪聲源（如大功率變壓器、電動機和強電源線），避免與動力電源線平行布線。
-- 建議在粗的電線末端采用非錫焊的夾緊式接線片。
-- 為防水和機械損傷，最好將電纜線裝入金屬導管內，但同一根導管內不得有大功率傳輸電纜，（一根傳輸電纜輸送的最大功率大于流量計信號電纜輸送的最小功率的10倍時，兩者不能安裝在同一根導管內）。
-- 對存在較強外磁場的區域，應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界磁源進行屏蔽。
-- 防爆型渦輪流量傳感器電纜線的連接，必須嚴格遵守防爆放大器的有關標準。
2、接地問題
-- 屏蔽線只能一端接地，最好在顯示儀表端接地。
-- 接地應良好可靠，防爆型接地電阻需小于10Ω。
