□ 科氏力質量流量計工作原理

科里奧利原理--簡稱科氏力原理（見圖1）
當一根管子繞著原點旋轉時，讓一個質點從原點通過管子向外端流動，即質點的線速度由零逐漸加大，也就是說質點被賦于能量，隨之而產生的反作用Fc將使管子的旋轉速度減緩，即管子運動發生滯后。相反，讓一個質點從外端通過管子向原點流動，即質點的線速度由大逐漸減小趨向于零，也就是說質點的能量被釋入出來，隨之而產生的反作用Fc將使管子的旋轉速度加快，即管子運動發生超前。

這種能使旋轉著的管子運動速度發生超前或滯后的力Fc就稱為科氏力。
我們將繞著同一根軸線以同相位旋轉的兩根相同的管子外端用同樣的管子連接起來（見圖2），當管子內沒有質點流過時，連接管與軸線是平行的，而當管子內有質點流過時，由于科氏力的作用，兩根旋轉管發生相位差，連接管就不再與軸線平行�？偠�言��，管子的相位差大小取決于管子變形的大小，而管子變形的大小僅僅取決于流經管子的流體質量的大小。這就為利用科氏力直接測量流體的質量流量奠定了理論基礎。

不斷旋轉著的管子只能在實驗室里做模型，而不能用于實際生產現場。我們將管子的圓周運動切割下一段圓弧，使管子在圓弧內反復旋轉，即將單向旋轉運動變成雙向振動，則連接管在沒有流量時為平行振動，而在有流量時就變成反復扭動。要實現管子振動是非常方便的，即用激磁電流進行激勵。而在管子兩端利用電磁感應分別取得正弦信號1和2，兩個正弦信號相位差的大小就直接反映出質量流量的大�。ㄒ�(jiàn)圖3）。

不同密度的介質流經傳感器時，振管的振動頻率不同，由此可以解算出介質密度。
安裝在傳感器振管上的鉑電阻可間接測量介質的溫度。

�。▓D1） 　　　　　　　　�。▓D2） 　　　　　　　　　（圖3）

全球著名科氏力質量流量計制造商內部結構圖

□ 科氏力質量流量計主要技術指標
操作菜單：中文版或英文版（出口專用，配英文說明書）
顯示功能：可循環顯示瞬時質量流量和累積質量流量、瞬時體積流量和累積體積流量、密度和溫度，可選定量控制（批量控制功能）
質量流量測量準確度：±[0.2% +(零點穩定度/瞬時質量流量×100%)]，可選±[0.15% +(零點穩定度/瞬時質量流量×100%)]，±[0.1% +(零點穩定度/瞬時質量流量×100%)]
質量流量測量重復性：±(0.5)×[0.2% +(零點穩定度/瞬時質量流量×100%)]，±(0.5)×[0.15% +(零點穩定度/瞬時質量流量×100%)]，±(0.5)×[0.1% +(零點穩定度/瞬時質量流量×100%)]
密度測量范圍：0.2～3.5g/cm3；密度測量準確度：±0.002g/cm3
溫度測量范圍：-60～+200℃；溫度測量準確度：±1℃
公稱通徑：DN1、DN2、DN3、DN6、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200
測量管材質：316L不銹鋼，Hc合金（特殊訂貨）；外殼材質：304不銹鋼
流體介質溫度：-40～+200℃， （高溫型-50～+350℃，低溫型-200～+40℃）
公稱壓力：2.5MPa、4.0MPa、30MPa（保溫夾套型科氏力質量流量計保溫介質進出口DN15PN1.6MPa）
連接方式：螺紋、法蘭、衛生型卡箍式
輸出信號：
---- 標準配置：2路4～20mA，1路0～10kHz，RS485通訊接口；
---- 可選：HART協議；3路4～20mA輸出（分別對應質量流量或體積流量、密度、溫度）；
---- 批量控制器輸出：繼電器觸點容量24V/0.2A，常開，也可以改為常閉
信號線：分體型科式力質量流量計傳感器與轉換器間信號線長度標準配置為5米，最長不超過200米
防護等級：
---- 一體化科氏力質量流量計IP67
---- 分體型科氏力質量流量傳感器IP65，盤裝智能變送器IP54，墻掛式或立柱式智能變送器IP67；
防爆等級：ExdibIICT6 Gb
供電電源：標配24VDC，可選220VAC開關電源
工作環境：環境溫度-20～+70℃；大氣壓力86～106kPa
中文顯示菜單：

英文顯示菜單：

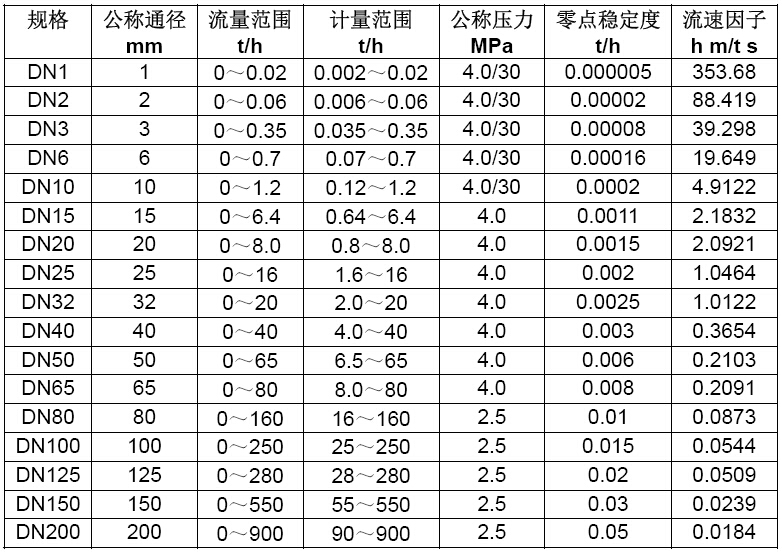

□ 科氏力質量流量計參數表

□ 科氏力質量流量計的構成

CMF型質量流量計主要分為兩部分：傳感器（一次表）和變送器（二次表），兩者之間由屏蔽電纜連接。有分體型和一體型。
質量流量傳感器（一次儀表）是質量流量計的機械部分，內部裝有激振器、位移傳感器和溫度傳感器。
質量流量變送器（二次儀表）是儀表的顯示部分，也是儀表的電氣部分。它內部裝有電源、模擬電路、數字電路、顯示器和輸出等，它的基本功能是：接收并處理傳感器的電信號，經過處理直接得到質量流量、溫度和密度，并根據上述參數導出體積流量等所需測量的參數；可以顯示、輸出、儲存和遠程傳輸；修改流量計參數。變送器內部都裝有安全柵，起防爆隔離保護作用。
一體型流量計的傳感器（一次表）是本質安全型，變送器（二次表）是隔爆型，傳感器和變送器都可以在爆炸性氣體環境下工作，可以放在危險區。
分體型型流量計的傳感器（一次表）為本質安全型，可以在爆炸性氣體環境下使用，變送器只能在規定的安全環境下工作。本安型流量計變送器（二次表）一般安裝在儀表柜上，開孔尺寸152mm X 152mm。

□ 科氏力質量流量計安裝尺寸

□科氏力質量流量計（傳感器）安裝說明

﹡ CMF系列科氏力質量流量計安裝時不需要前后直管段；
﹡ CMF系列科氏力質量流量計一般安裝在水平管道上，主體部分自然垂直向下。安裝時注意流量計上標注的流向標志應與管道中的液體流向相同；
﹡ CMF系列科氏力質量流量計的上游和下游需安裝固定支撐架；
﹡ 安裝時要保證流量計的法蘭盤與管道中的法蘭盤同心，擰固定螺栓時要保證多個螺栓均勻受力，不可強迫對位，以免一次表上產生扭矩或彎矩；
﹡ CMF系列科氏力質量流量計下游管道需要有一定的背壓，不能直接處于開放狀態，防止管道內液體不能充滿，造成測量不正確，尤其是容易氣化的液體，如液氨等；
﹡ CMF系列科氏力質量流量計必須離開地面，也不能與其它物品相接觸；
﹡ 測量易氣化、易結晶的液體，要將流量計傳感器整體加保溫材料保護或選擇保溫夾套型科氏力質量流量計，以免結露或結霜損壞傳感器；
﹡ 對于分體型科氏力質量流量計，傳感器和變送器的編號要一一對應，否則可能產生測量誤差。

□ 科氏力質量流量計安裝環境要求

CMF型質量流量計是高精度測量?jī)x表，為了保證測量準確度，需保證安裝的環境要求：
1、傳感器（一次表）和變送器（二次表）不得安裝在有強磁干擾的區域，否則會影響電路信號，從而影響測量準確度；
2、傳感器（一次表）安裝的管道不能有其他振動干擾；
3、對需要安裝在戶外的情形，要注意最高和最低的環境溫度，應當考慮防風遮雨措施，避免風吹雨淋，以提高流量計的工作壽命；
4、分體型流量計變送器（二次表）應安放在安全區或合適的控制室；
5、分體型流量計傳感器（一次表）和變送器（二次表）之間是由十芯屏蔽電纜連接的。一體型流量計變送器（二次表）輸出電纜是十芯屏蔽電纜。
本公司出廠時標配電纜長5米�？蛻羧缬刑厥庑枨�，可增加電纜長度，最長不超過200米。
